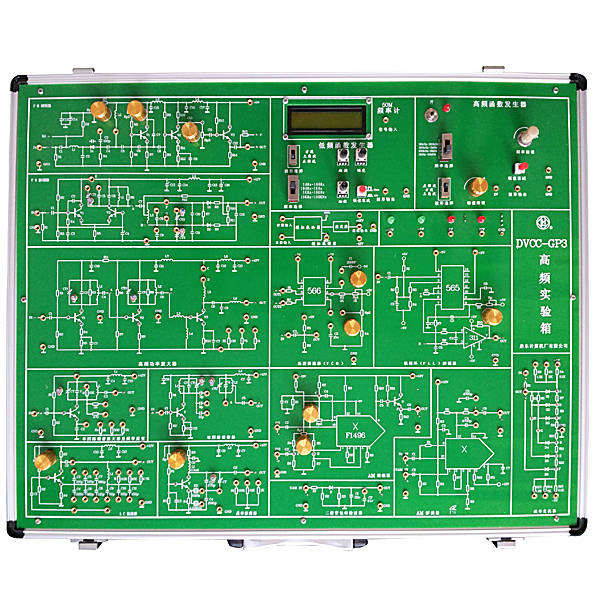

从高频电路的特性考虑，实验箱采用一体化设计，确保稳定性和可靠性；全部元器件装在线路板的反面，使用安全，不易损坏；电路原理图标注在线路板的正面，清晰明了。适用于电子信息科学与技术专业、通信技术专业和自动化专业教学计划中《高频电子线路》课程实验教学。
一、总体技术指标
1、外壳采用铝木合金材料，外形参考尺寸：530×420×100mm。
2、设有高性能直流稳压电源四路
1)±5V/1.5A和±12V/1A，并带有过流、短路保护和自动回复功能。
3、低频函数信号发生器
1）波形：正弦波，方波，三角波
2）频率：有四档10Z～100HZ，100HZ～1KHZ，1KHz～10KHZ，10KHZ～100KHZ。
3）幅值：0V～15V
4、高频函数信号发生器
1）波形：正弦波，方波，三角波
2）频率：有四档 30KHZ～300KHZ，300KHZ～3MHZ，600KHz～6MHZ，2MHZ～20MHZ。
3）幅值：0V～4V
5、提供液晶显示频率计
1）测频范围0～50MHZ
2）灵敏度为毫伏级高低频率信号。
6、实验电路模块
1）调谐放大器，包含单回路调谐放大及频带展宽电路和双回路调谐放大器。
2）丙类高频功率放大器电路
3）LC电容反馈三点式振荡器电路
高频电子电路实训装置,智能家居照明系统综合实训装置
一、系统概述：
智能家居照明系统综合实训装置（CAN总线型）配合智能建筑楼宇供配电系统有关课程，进行有关供配电低压部分的教学实训，可以让学生了解楼宇中配电基本结构，熟悉供配电监控系统，掌握供配电子系统在楼宇自动化系统中的应用。同时能进行有关照明配电和控制部分的教学实训，可以让学生了解楼宇中照明配电线路基本结构，熟悉照明监控系统，掌握照明子系统在楼宇自动化系统中的应用。该装置能满足 “智能建筑”、“建筑电气”、“楼宇自动化”等科目实训教学的要求。适用于各类职业教育培训机构的教学。
二、系统特点：
1、供配电系统和照明系统可实现实时调度运行
2、采用上们机和7寸触摸屏采集控制模块实现对电力系统中各类数据的采集
3、采用先进CAN总线通信协议组网
4、配备上位机监控系统，可实时监控供配电网络结构，还可监控照明系统，控制照明线路
楼宇照明系统是一种先进的照明控制方式 ，它是采用全数字、模块化、分布式的系统结构，通过五类线连接到时一起，它可以是整个建筑智能化系统的一个子系统一部分，通过网络接入BA系统，也可作为独立的系统自动控制
三、技术参数
1、输入电源：三相四线～220V±10% 50Hz
2、环境温度：-10℃～+40℃
3、装置容量：＜5kVA
4、安全保护：具有漏电保护
四、基本配置：
1.控制屏
控制屏由两部分组成：楼宇供配电部分和楼宇照明控制部分
楼宇供配电部分由楼宇供配电线路组成，并设置控制电器：微型断路器等，现场设置仪表测量单元，进行电压和电流显示，采用智能电量采集模块完成多种电量的采集：电压、电流功率、电能等，并通过总线完成上位机的各路电量显示。
楼宇照明控制部分由楼宇照明线路组成，并设置照明控制开关，包括传统开关、遥控开关和智能调光装置等。
