一、系统概述：

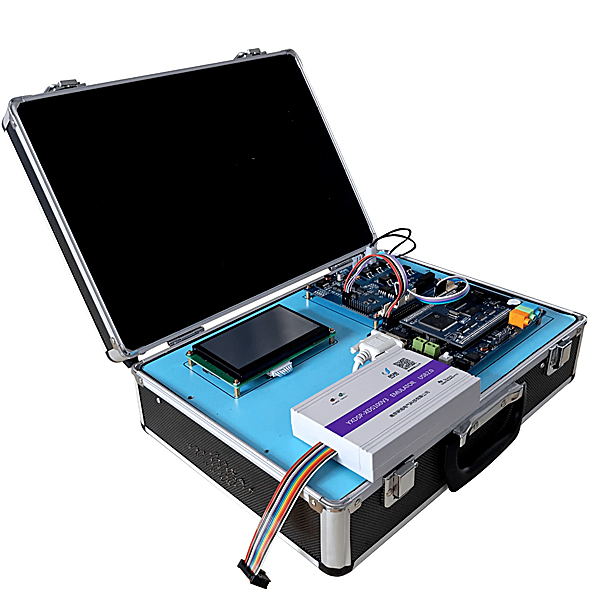

DSP实验箱可采用德州仪器（TI）的TMS320VC54xx芯片作为主处理器(CPU)，如5402、5409、5410、5416等芯片；也可采用ALTERA 公司的Cyclone系列FPGA芯片，如EP1C3等。可用来实现数字信号处理的各种算法的实现，完全满足教学实验要求及二次开发。该产品主要包括54xx系列芯片全部信号的扩展连接口、系统时钟、定时器，HPI接口，标准串口、高速AD/DA转换、语音输入输出接口电路（AD50）、双音调调变DTMF频率的数位波形产生器、交通灯模块、直流电机驱动模块（可实现闭环控制）、步进电机驱动模块、键盘处理，LCD液晶显示、I/O输入输出模块、DSP处理器与51系列处理器通讯。该产品比较适合于语音处理、变频控制、拖动系统、便携式检测设备等控制场合。
二、主要功能：
主处理器：
1、TMS320VC5402。
2、ALTERA FPGA芯片：Cyclone EP1C3
内部存储器：16KX16Bit的内部双口存储器，4K的片内ROM，外部程序/数据存储器扩展：零等待周期的64Kx16Bit数据存储器、 64Kx16Bit程序存储器；32Kx8Bit系统自动装载的EPROM存储器；256K x16Bit的FLASH存储器。语音输入和功放输出：带有同步缓冲口16位的的AD\DA（TMS320AD50C），最高采样频率为22.05K。有硬件滤波功能，有话筒输入、扬声器输出功能。UART串行接口：采用16C550C芯片，符合RS232标准。键盘处理：Lattice 1016控制的4X8键盘。 LCD液晶显示：采用128X64图形LCD。高速AD/DA转换：TLC7528，TLV1571。
HPI接口：提供两个接口，分别与PC机或其它主机连接。直流电机闭环实验。（51CPU用来实现测速及液晶显示控制，DSP实现速度控制算法）I/O输入输出模块。
电源：提供4路电源：+5V，-5V，+12V，-12V，+3.3V及+1.8V由+5V转换而得。
3、机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。

DSP系统实训装置,防盗报警系统实验装置

一、系统概述
该系统结合了当前安防市场中防盗的最新技术，具有有线报警和系统布撤防功能，系统成熟稳定，实训内容丰富。该系统还包含了电话拨号器和声光报警器两种联动设备，为实训教学和研究防盗报警技术提供了良好的教学与研究平台。
二、系统特点
1. 该系统结合了当前安防市场中防盗的最新技术的安防报警系统；
2. 该系统包含了各种类型的报警探测器；
3. 上位机软件可实现一定的布撤防功能，实现分组管理。
三、主要配置和参数

序号	器材名称		数量	单位
1	震动探测器	电磁灵敏度: 兼容性：优于EN 50130-4标准高频抗扰度1MHz至2GHz临界频率范围内，场强大于40V/m(EN 61000-4-3):时，不触发报警，也无需设置。功能测试: 测试电压：低压<1.5VDC 高压>3.5VDC 测试持续时间（包括测试发送器ISN-GMX-S1）：≤4秒	1	只
2	玻璃破碎探测器	数字处理器：12/8 bits 8MHz 灵敏度：连续可调保护范围：最高灵敏度为11米距离安装位置：天花或墙壁,接近或面对玻璃窗抗干扰：抗无线电及电磁波玻璃窗大小：任何大小玻璃警报指示：红色LED亮保持4秒	1	只
3	感温探测器	报警温度：80℃可选择工作电压：12V 工作电流：静电电流小于10ua报警工作电流10－30ma 相对湿度：10~95% 报警音量：10英尺处为95分贝安装高度：5米以下报警输出：有线方式：现场声光报警 / 有无输出，报警排除自动断开无线方式：报警发射频率 F ： 315M/433M 无线发射距离（屏蔽距离）： 50M ，可定制。
