一、产品简介

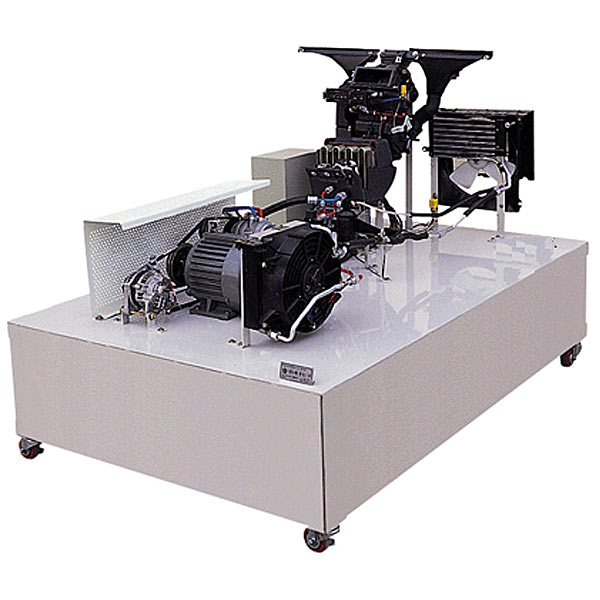

该设备采用 国产轻卡 汽车空调系统为基础，充分展示汽车空调系统的组成结构和工作过程。
设备采用开放式设计，由学员动手进行汽车空调接线、装配、调试实训。
二、功能特点
1.真实可运行的空调全套运行总成（带齐附件），学员动手进行空调接线、装配、调试实训,发动机各工况正常。
2.由三相电机做为动力源，带动空调压缩机工作。
3.附有元器件图标与端子标注号，学员对照附录的电路图、原理图和空调实物，进行空调接线及管路装配。
4.空调装配好、加注制冷剂，操作开关空调可正常运行。
5.实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习空调装配与接线、加注制冷剂、检漏等实操工作平台。
7.实训台底座采用钢结构焊接，封闭式的展示柜，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
汽车空调系统接线、装配、调试运行实验台,机械创意设计实验装置
机械设计课程设计实训平台能完全满足高等院校"机械设计课程设计"教学大纲内容要求，完全实现学生自己动手能力测量、测绘、判断、对比、分析，加深理解，巩固所学专业知识。
一、实验项目
1、齿轮传动方案创新设计与拼装
2、轴承支承组合方案创新设计与拼装
3、齿轮传动中心距的计算、测量与调整
4、齿轮传动间隙的测量与调整
5、零部件结构设计构思与测绘
6、传动比的计算与验证
7、减速器外形构思设计与实现
8、轴承润滑密封方式的构思设计与实现
9、减速器附件的选择、构思设计与拼装
10、减速器典型零件结构设计分析
11、机械设计系列8种减速器外形设计实训与错误分析
12、累计实验项目为101项
