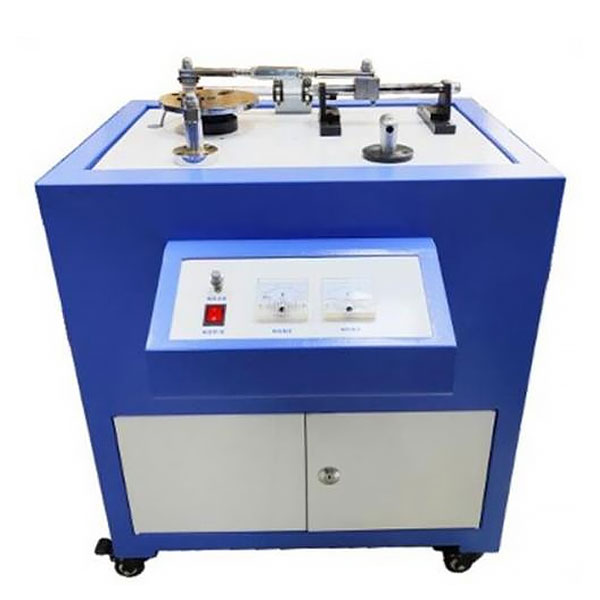

ZRJX-QBCA型
一、主要技术参数
1、电机功率60W，调速范围：0-100rpm.
2、杆长参数：曲柄长50mm、连杆长300mm.
3、传感器参数：直线位移传感器200mm、角位移传感器360p/r
4、外形尺寸：820×510×400，重量：47kg
二、主要性能特点
1、曲柄滑块机构实验装置可进行曲柄滑块机构及牛头刨床机构的简单拼装，并对曲柄及滑块进行动动检测与仿真。
2、所有杆构件长度及滑块偏心距均可进行无级调节。
3、测试系统采用先进的嵌人式单片机系统，测试数据精度高、速度快、稳定。
4、该系统配套软件以Vb为平台制作开发，其内容丰富，包括实验录像、实验台介绍、机构虚拟设计、机构运动检测、机构运动仿真、实验结果分析等内容，具有综合性、开放性的特点。
5、实验结果可以文体形式保存，并可在网络上发送及打印、便于网络化实验。
三、主要的实验内容
1、曲柄滑块，牛头刨床机构的实物拼装。
2、曲柄的运动检测，滑块运动仿真及实测对比分析；连杆运动平面上点的运动轨迹分析。
3、机架振动检测及机构平衡实验
牛头刨床机构实验装置,高性能电工电子电拖及自动化技术实验台
一、设备概述：
要求装置有机地融合了电工、电子、电力拖动、plc、变频器等实训内容，配备多块可自由组合的实训挂箱，实现了教学资源共享，一机多用；创造性地把教学管理、教材、教案、实训、认证、考核融于一体，大大节省实训用房、减少管理人员，经济效益显著，其是高等院校、中专、技术、职业学校及各类培训鉴定机构新建、改建实训室的理想实训设备。
二、功能特点
1、安全性能高：实训屏上380V交流输出处设有单片机全程监控的一套过流保护装置，相间、线间直接短路或过载，电流超过设定值，系统即告警并切断总电源，确保设备安全。配备漏电保护装置，通过启动停止按钮控制实训台工作电源。
2、测量仪表精度高，采用数字化，符合现代测量发展方向。
3、综合性强：使电工、电子、电力拖动、PLC、变频调速多门学科有机组合在一个实训台上，能按工厂现场操作规程进行小型工程设计实训。
4、实训的深度和广度根据需要可作灵活的调整，装置采用挂箱式结构，更换便捷，并可自由组合，满足不同的实训要求，添加部件即可扩展功能或开发新的实训项目。
5、实训台结构合理、性能优越、配套完整，根据弱电和强电配置不同的实训连接线及相应的插座，使用安全、可靠。
三、技术性能：
1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：220Kg
5、外形尺寸：1600mm×700mm×1500mm
四、配置及功能
电工实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝塑面板，为实训挂箱提供交流电源、直流稳压电源、恒流源、函数信号发生器（包括频率计）、测试仪表及实训器件等，具体功能如下：
1、控制及交流电源部分
