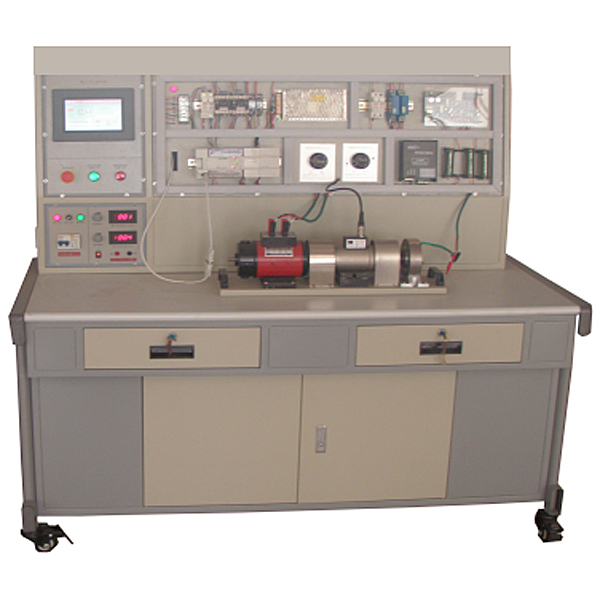

电机性能综合测试实训台

电机性能综合测试装置是集直流电机，交流电机对应的控制，运行，机械特性、电气特性的测试和教学实训于一体，配套先进的检测控制手段，对以上各种运行方式进行定量分析，采集电机运行的各种参数。学生可通过一个嵌入式触摸屏实现采集数据与显示。本实验台从专用电源控制台、仪器仪表、电机、导轨、负载及专用导线到配套软件等均配套齐全。能较好地满足各类院校相关专业对直流电动机、异步电动机、同步电动机等多种电机性能测试的教学和研究。

电机负载采用高性能、长寿命的新型磁粉制动器，负载调节稳定、可靠、方便。即可稳态测试，也可以进行快速瞬间测试。一台基于W i n C E ( 中 文 版 )  操作系统 、内嵌Homebuilder嵌入版组态软件的触摸屏作为人机界面，它在系统中作为数据输入、显示监控及控制终端。该终端采用RS-485/232接口采集模块进行通讯，数据采集模块将传感器的检测值上传给终端进行显示或用于监控。

二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10%  50Hz
2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔＜4000m
3.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
4.测量参数及精度：
交、直流电流：±0.5%
交、直流电压：±0.5%
功率：±0.5%
转速及转差率：±0.1%
扭矩：±0.1%
绕组电阻：±0.2%
二、系统基本配备
    1.电源控制台

(1) 交流电源

三相四线（或三相五线）～380V±10%  50Hz （10A） 过流保护措施

电机性能综合测试实训台,虹吸原理实训装置

实验目的：
1、演示虹吸的成因和破坏及管中压强分布。
2、测量虹吸管真空度，并确定最大真空域，满足供定性分析虹吸管流动的能量转换特性。
主要配置：
虹吸管、水泵、高位水箱、低位水箱、测压管、刻度标尺、抽气装置、阀门、自循环装置、不锈钢框架。
技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz。可连续操作。
2、虹吸管径：φ25mm，高度：800mm。由有机玻璃制成，分布六个测压点。
3、高位水箱容积50L,低位水箱容积70L,由有机玻璃制成。
4、采用自吸抽气技术，启动时可自动排除管中空气，操作简便。
5、测压计为透明有机玻璃，可显示测量各测点的真空度以及在管中的压强分布。
6、实验管道装有弯管流量计，以测量流量。
7、采用低噪声无锈蚀环保型水泵，最高扬程：12m，额定流量：15L/min，功率：120W。
8、测压计由8根长800mm直径φ8mm的有机玻璃管固定在测压架上，测压架上粘有标尺方便读数，压差计内的指示液为水，无毒、操作安全。
9、实验所用的流体-水为全循环使用设计，充分节约水资源。
10、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
