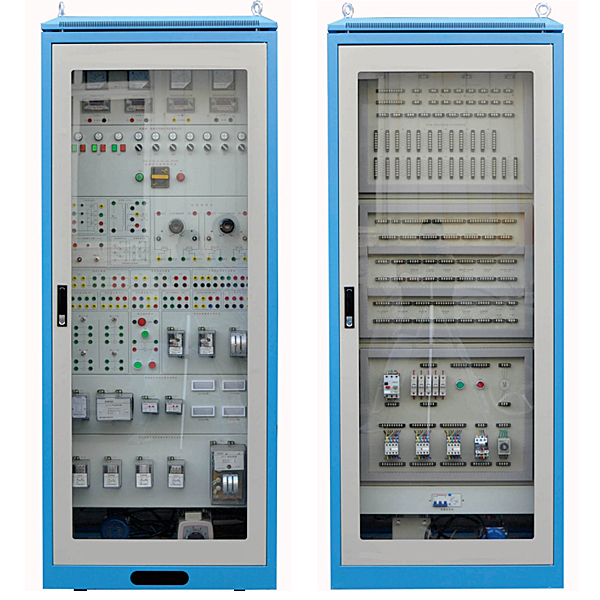

变电二次安装技术实验台

本装置是根据《中华人民共和国职业技能鉴定规范·电力行业（送变电安装专业）》，参照变电二次安装施工及验收规范和相关标准，参考电力行业职业技能鉴定指导中心所编写的变电二次安装工培训大纲、题库要求而研制的。即可作为电力行业变电二次安装工初级至高级技师的培训考核装置。同时也可用于其它行业对电气二次设备和二次回路的培训考核。

二、特 点

1.全面性：基本覆盖变电二次安装工初级、中级、高级至高级技师中的考核鉴定项目；

2.开放性：整套装置采用实物与半实物相结合的模式，所有器件、电路均可由学生（员）自主安装、接线调试，能全面考核学生（员）的实际动手能力，适合教学和培训使用。

三、技术指标

1.输入电源：三相五线～380V±10%  50Hz

2.工作环境：温度-10℃～+50℃ 相对湿度＜85%（25℃） 海拔＜4000m

3.装置容量：＜3kVA

四、实训项目

变电二次安装工常用材料及器具实训部分

1.二次专业常用绝缘材料的认知

2.二次专业常用工器具的认知

3.万用表、兆欧表的认知

变电二次安装二次电气设备实训部分

变电二次安装技术实验台,光伏发电实验装置

本太阳能综合测试实验装置采用模块化结构设计，各单元合理布局，电气测试点均采用安全的香蕉插孔与实验导线连接；模拟光源与太阳能电池板置于滑台的两端，光源的强度与距离均可手动调节。电池板的背面置有温度传感器，方便测量组件的温度变化；仪表单元实时采集系统发用电信息，并传递给组态触摸屏，进行综合监测，此外配有远程通讯接口，可将数据远程传递给上位机，能对数据进行报表存储、查询和打印；实验装置内集成了太阳能控制器、蓄电池、离网逆变器以及交直流负载，可以组成小型离网型独立光伏发电系统，是模拟太阳能发电的综合性实验装置。

主要参数

1.太阳能电池组件：单晶组件，最大输出功率5W，工作电压16.8V，工作电流0.3A，尺寸(306×216×25mm）。

2.模拟光源：飞利浦300W卤钨灯，距离、光强均可手动调节，调节距离0-80cm，调节功率0-300W。

3.手持照度计：测量范围1-50000Lux，精度±4%rdg±0.5%f.s。

4.仪表显示单元：2个直流电压表DC0-50V；2个直流电流表DC0-5A；1个交流电压表AC0-300V；1个交流电流表AC0-2A。

5.触摸屏：采用4.3〞嵌入式一体化触摸屏；实时监测系统发电、用电与环境参数等信息；具有历史曲线显示。

6.蓄电池：铅酸电池12V/7.2AH。

7.太阳能控制器：DC12V/24V自动切换、额定电流DC10A、PWM(脉冲宽度调制)方式充电；具有充放电指示、电池状态指示、温度补偿等功能；具有蓄电池反接、夜间防反冲、防雷、光伏限流、过充、过放、负载过载、短路等保护功能；具有光控/时控输出模式控制功能。

8.离网逆变器：输入电压DC12V；输出AC220V±10%、50HZ、150VA、纯正弦波；输入输出采用高频变压器隔离；具有过欠压关断、过载、过温等保护功能。

9.直流阻性负载：直流LED指示灯。

10.直流感性负载：直流风扇。
