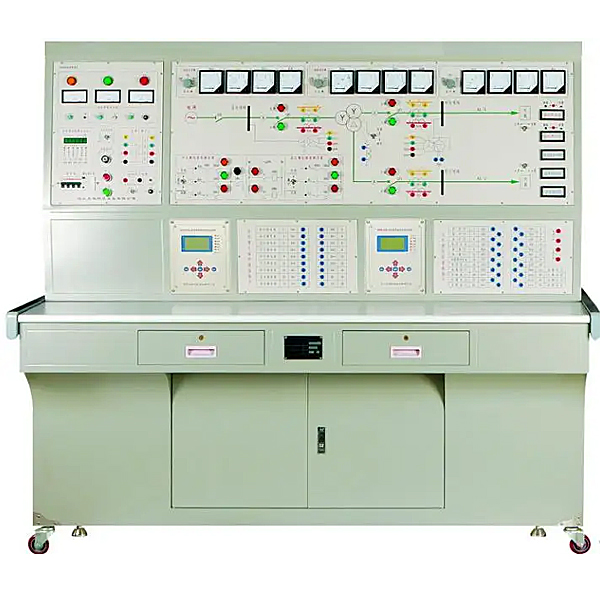

电力自动化及继电保护实验装置

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、电力自动化及继电保护综合实验系统

电力自动化及继电保护综合实验系统提供了一个典型的电力系统运行一次主系统，同时为继电保护实验提供一次系统平台。

实验台由模拟一次主系统、多功能微机保护装置、常规继电器、二次电气控制等构成。

多功能微机保护装置：

多功能微机保护装置既可用于各种继电保护实验，也可在电力系统实验中作为线路保护装置使用。

要求包括以下：

10kV馈线微机保护装置模块

35kV线路微机装置模块

110kV线路成组微机保护装置模块

变压器主保护装置模块

变压器后备保护装置模块

电容器微机保护装置模块

电动机微机保护装置模块

发电机差动保护装置模块

发电机后备保护装置模块

数字式电流继电器、数字式电压继电器、数字式功率方向继电器、数字式差动继电器、数字式阻抗继电器、数字式反时限电流继电器等数字式继电器模块，可通过菜单选择不同的功能模块灵活实现。

电力自动化及继电保护实验装置,新能源汽车实训台

一、产品组成
主要由汽车开关磁阻电机、电机控制器、档位开关、加速踏板、点火开关、电源及故障设置系统组成。
二、产品功能
功能主要包括以下:
1.汽车开关磁阻电机及控制器的认知；
2.汽车开关磁阻电机及控制器的结构及原理；
3.驾驶员的意图与开关磁阻电机运转之间的体现;
4、配备电压表、电流表对电机运行进行实时监控；
5.常见故障的设置及考核;
6.配备实验说明书。
三、产品规格
1、外形尺寸1240×600×1700mm
2、电源：220VAC/50Hz
3、电机额定功率：4kw;
4、电机额定转速：3000rpm;
5、电机工作电压：72VDC
6、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
7、UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、底部安装国内知名品牌的两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
9、机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
