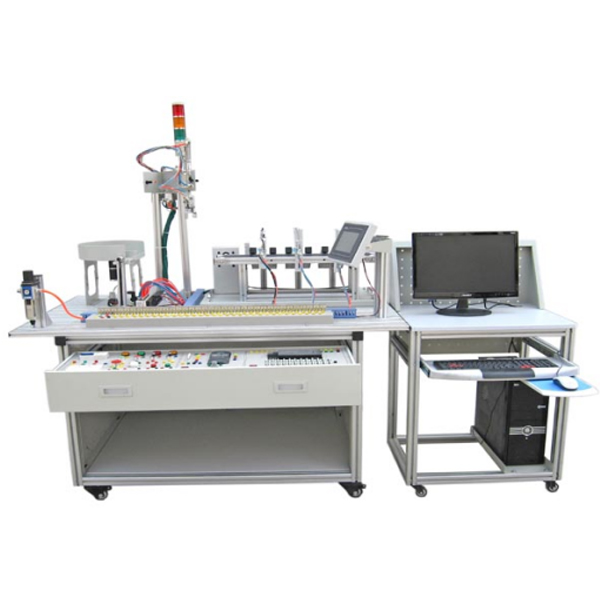

光机电一体化考核实验台

光机电实训装置由由铝合金导轨式实训台、典型的机电一体化设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种、计算机等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的机电一体化设备。模块采用标准结构和抽屉式模块放置架，互换性强；按具有生产性功能和整合学习功能的原则确定模块内容，使教学或竞赛时可方便的选择需要的模块。设备需符合竞赛所要求，同时还要求具有可拓展功能，可以组成更加大型的生产模拟系统，以配合各个用户学校不同层次，不同专业的教学及培训要求。

技术参数

1. 交流电源：三相五线 AC 380V±10%  50 Hz（或单相三线220v）
2. 温度：-10～40 ℃；环境湿度：≥85%（25℃）；
3. 外形尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

部分实训项目：

1．气动系统的安装与调试
（1）气动方向控制回路的安装     （2）气动速度控制回路的安装
（3）气动顺序控制回路的安装     （4）气动机械手的安装
（5）气动系统气路的连接             （6）磁性开关的位置调整
（7）气动系统调试                         （8）摆动控制回路的安装
2．变频器的安装与调试
（1）变频器与交流电机主电路的连接  （2）变频器面板的参数设置与操作
（3）变频器面板控制交流电机调速      （4）通过变频器外部端子控制电机启停

光机电一体化考核实验台,车床电路实验装置

1、基本要求

普通车床电气技能实训装置（半实物）增加C6140普通车床仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1．C6140型普通车床半实物仿真模型是参照实际C6140型普通车床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的操作，能实现C6140型普通车床各种运动，它包括：主轴正反转、工作台进给等运动；

3．机床电气的所有接点，在装置的面板上设置了故障排除开关；

4．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力；

5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对车床的故障排除；

5．设置故障点，作为维修电工的技能考核装置。

故障设置：

6．电源指示不亮；

7．主轴电动机M1不能启动；

8．冷却泵电动机M2不能启动；

9．控制电路断开；

10. 主轴电机M1不能连续运行；

11．电源断相；

12．热继电器FR1触点断开；

13．热继电器FR2触点断开；

14．熔断器断开；

15．照明灯不亮。

可设置不少于20个故障，所有故障点在硬件上实现。
