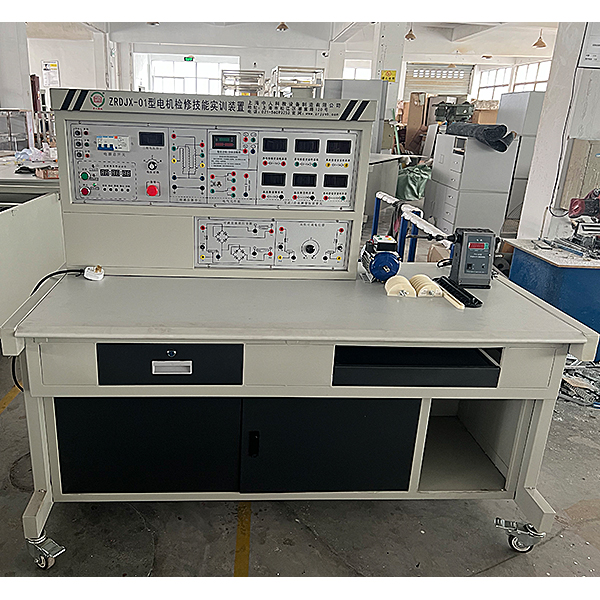

电机检查与维修技能实训装置

一、电机检修技能实训装置本实训装置特点

1、控制屏采用实训台结构，测量仪表及电气线路元器件固定在相应功能块面板上

2、实训项目分类明确，具体到电机检修过程中的每个步骤，使学生能够真正掌握电机检修专业技能。

3、实训装置采用模块化的方式进行技能训练和理论知识的深化

4、本装置具有良好的自身保护体系，为实现开放性实训室提供了优良的实训设备

二、电机检修技能实训装置本实训装置技术性能
1、输入电压：三相四线（或三相五线）～380V±10% 50Hz
2、工作环境：环境温度范围为-10～＋40℃  相对温度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重    量：100kg

三、电机检修技能实训装置本实训装置装置配备

1、电源控制屏

  控制屏为铁质双层亚光密纹喷塑结构，铝质面板

2、实训桌

  实训桌为铁制结构，桌面配备一块防静电绝缘橡胶垫，保护操作台。

3、主控功能板配备项目

（1）三相四线电源输入，经漏电保护器和总开关，由接触器通过起、停按钮进行操作，并设有急停控制按钮。

（2）控制屏面板上设有指针式交流电压表三只，用于监测三相输入电源每两相之间的线电压。

（3）定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数，为学生技能实训的考核提供一个统一的评定标准。

电机检查与维修技能实训装置,网孔型双面电工实验装置

（一）产品概述：

要求该套装置采用先进的万能网板嵌入式设计及模块化实训的新思路，学员可根据实训项目的具体要求自己动手组合成相应的实训电路，完成各种电路的接线工艺的实训和电路原理的实验展示要求，具备现时职业教育的“在做中学，在学中做”的需要。同时还要求该套装置设计新颖、结构合理、功能齐全、安全可靠、造型美观等特点，扩展升级容易。并采用框架式全钢结构、鸭嘴型全钢面板、铝板蚀刻彩色喷描等先进工艺。

（二）技术参数：

输入电源：AC380V  50Hz  三相五线
额定电流：20A

额定功率：＜5KW
环境温度：－5～40℃
相对湿度：≤90％（25℃）

安全保护：漏电保护（动作电流≤30mA）过流保护 熔断器保护

设备重量：约150KG

（三）产品结构：

（1）桌身部分：

采用框架式全钢结构，内嵌1.5mm厚优质冷轧钢板经大型机械液压剪折成型, 金属表面经酸洗、磷化等化学防绣处理后，采用环氧树酯高压静电彩色粉沫喷涂，保证钢架不生锈不被腐蚀。所有连接件均采用无缝焊接，焊接后表面平整，无焊接点痕迹，防腐性好，紧密强固，长期负重不变形。桌身为双面四工作位，设有4个抽屉(安装挂锁)，一侧有一个储物柜，以方便放置4块安装了电器的网板，储物柜两侧安装门，每个门只能取其中两块网板。桌身支架及桌身两侧蓝色，抽屉和储物柜门乳白色。要求桌身分两部分：实训部分和电源部分为上部，桌面、抽屉和储物柜为下部，如图1所示。电源从储物柜内进入实训设备。其中6 张实训台在储物柜底部、工作台顶部和两侧均预留电源线进出口中，其余34 张实训台在工作台两侧预留电源线进出口。

（2）桌面部分：

采用优质冷轧钢板经大型模具液压成鸭嘴型。造型美观，经久耐用，乳白色。

(3)实验电源部分：

面板采用优质铝化学蚀刻彩色加工处理，面板图文字符采用现代喷描技术处理，使面板标识清晰且经久耐用，乳白色。实验电源部分安装四组实训实验电路，每侧两组，每组设有三相空气漏电开关（32A，漏电动作电流30mA, 动作时间≤0.1S）一个，三相插座（16A）一个，二、三孔单相插座（10A）一个。中间安装四台100ｗ△接电动机，电动机的6根引线引电源面板上的端子排上，并标明电动机首尾标志符号，每侧可通过观察窗口观察两台电动机的运转状态。--要求电源面板的固定方式采用活动扣式，以方便维修。
