实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用，并提出可代用的方案。
6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:
该冲压机及送料实验装置适用于机械设计实验教学，具有鲜明的特点。
(1) 它对应课程的主要内容，包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中，传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析,可以掌握机械系统运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。

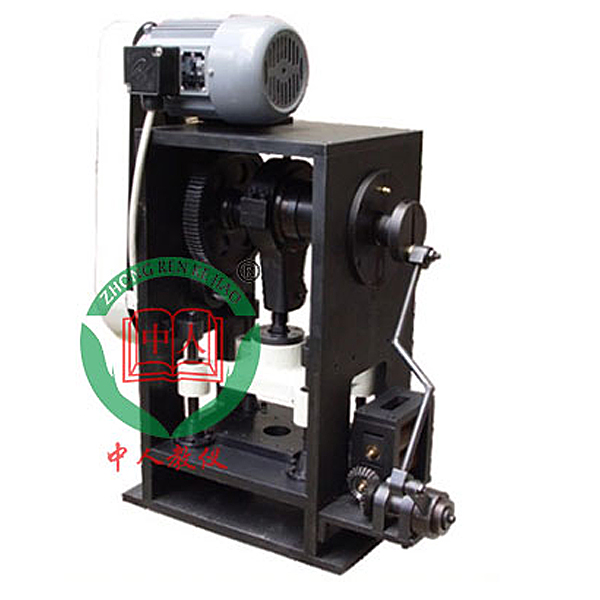

冲压机及送料教学实验台,材料分拣PLC控制模型实训台
设备结构：
材料分拣控制实训模型为金属结构，plc模块的I/O 端子、变频器的接线端子、各常用模块与的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子牌连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
技术参数
电源：单相AC220V、50Hz
功率：<200W
尺寸：不小于800*515*220mm
部分实训项目：
1．气动系统的安装与调试
（1）气动方向控制回路的安装 （2）气动速度控制回路的安装
（3）气动顺序控制回路的安装 （4）气动系统气路的连接
（5）磁性开关的位置调整 （6）气动系统调试
2．变频器的安装与调试（需配备变频器）
（1）变频器与交流电机主电路的连接 （2）变频器面板的参数设置与操作
（3）变频器面板控制交流电机调速 （4）通过变频器外部端子控制电机启停
3．机电设备的安装与调试（需配备机械手）
（1）传动装置同轴度的调整 （2）皮带输送机的安装与调整
（3）搬运机械手设备安装与调试 （4）物件分拣设备的安装与调试
（5）送料设备的安装与调试 （6）自动生产线设备安装与调试（需配备机械手）
4．电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写（2）电动机调速控制电路的连接与程序编写
（3）皮带输送检测程序编写 （4）气动顺序动作控制程序编写
（5）气动机械手控制程序编写（需配备机械手） （6）设备控制程序编写
（7）自动生产线控制程序编写
