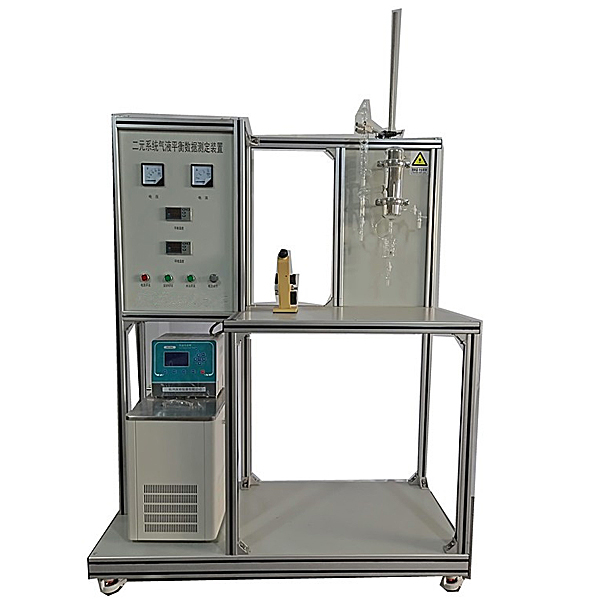

装置功能：
1、常压下汽–液平衡数据的测定。
2、采用小型平衡釜，釜外有真空夹套保温，釜内液体和气体分别形成循环系统，可观察釜内的实验现象，且样品用量少，达到平衡速度快。
3、分析平衡汽、液相组成，可获得有关的热力学参数，从实验测得的T–P–X–Y数据计算各组份的活度系数。
4、可用于不同系统的汽液平衡数据的测定，适用性大，测得的平衡数据正确可靠。
主要配置：
玻璃平衡釜、玻璃冷凝器、塔釜加热器、U型压差计、控温仪表、测温仪表、高品质铝合金型材框架。
公用设施水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC220V，功率500W，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数：
1、实验体系：环己烷-乙醇二元体系。
2、气液平衡釜：采用玻璃改进罗斯釜，真空镀银保温，体积小，加液量100～120mL，平衡时间短。
3、球形冷凝器：上下磨口尺寸Φ19mm，长度300mm。
4、电加热器：0-300W可调，控温:采用手动与自动两种控温方式，最高使用温度：200℃，操作压力：常压。
5、温度测量与控制系统：含加热装置、调压装置、温度传感器、温控仪表等。温控传感器: 采用Pt100型铂热电阻测温，不锈钢探头,数字显示，精度等级±0.1%；温控仪表：输入采用数字校正系统，内置常用热电偶和热电阻非线性校正表格，测量精确稳定，产品经第三方权威机构检测获得CE认证标志。
6、单目阿贝折光仪：折射率测量范围1.300-1.7000 ，准确度：±0.0002。
7、超级恒温水浴：无氟环保制冷，带外循泵，温度范围-5～100℃，控温精度0.1℃。
8、外形尺寸：1200×500×1800mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
9、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。

二元气液平衡数据测定实验装置,PLC基础技术实训装置

一、设备概述

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，国各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，是PLC教学的理想工具。

二、功能特点

1、电源模块：220V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；单相220V电源一组，由启停开关控制输出，并设有保险丝保护。

2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；

3、实训桌：实训桌为铝木结构，桌面为防火、防水、耐磨高密度板；柜体设有抽屉，用于放置工具及资料，电脑桌联体设计。

三、技术参数

1、输入电源：市电～220V±10%，工频50Hz；

2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；

3、装置容量：＜1.5KVA；

4、外形尺寸：1600mm×730mm×1700mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、配置清单：

1、实训桌
