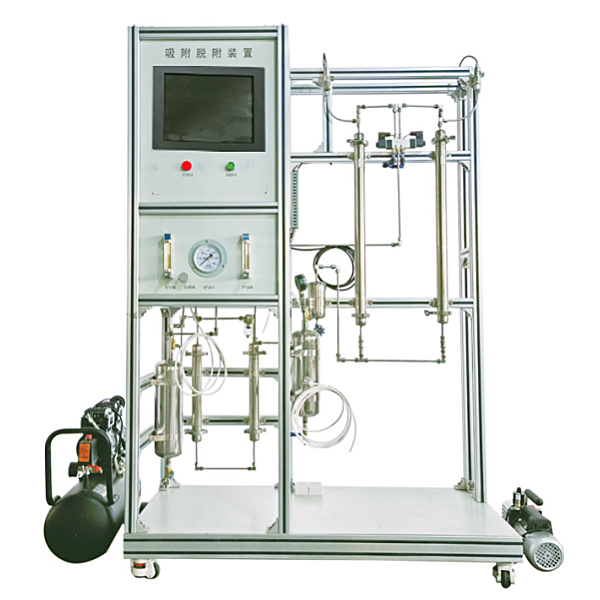

装置功能:
1、理解吸附理论、掌握所学理论知识，并与实践相结合。
2、掌握吸附中变压吸附的应用，了解变压吸附设备，并学会设备的操作。
3、掌握变压吸附中压力的变化、阀门切换时间变化与吸附量的关系。
4、了解和掌握分子筛变压吸附提纯氧气，以及其它混合气体分离提纯的原理。
主要配置:
吸附塔、吸附剂、干燥器、油水分离器、空压机、真空泵、缓冲罐、压力表、流量计、测氧仪、不锈钢管路、阀门、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施 电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
气：空气来自空压机（自带气源）。
实验物料：空气。常压操作，温度：<50℃。
技术参数:
1、吸附塔：管径Φ38mm，管长750mm，304不锈钢材质，两端快装卡套连接方便填装吸附剂。吸附塔入口段装有气体吸湿和干燥器。
2、无油静音空压机：功率550W，排气量36L/min，额定排气压力0.8MPa。
3、真空泵：旋片式真空泵 抽速: ≥2L/s, 转速: 2800r/min，功率: 370w。
4、气体转子流量计：16-160ml/h和25-250ml/h，根据产气量选配。
5、吸附剂：PSA-5A型富氧分子筛，颗粒规格：0.4-0.8mm。
6、氧分析仪：防爆式氧气浓度传感器，量程0~100%，最小检测量：0.01％，输出信号4-20mA，DC24V供电。
7、工作压力：-0.1-0.6MPa，温度计：0-100℃。
8、塔体、管路、管件及阀门均为304不锈钢。
变压吸附实验装置,通用电工、电子、电拖实验台
一、产品的特点：
实验台具有较完善的安全保护措施，较齐全的功能。实验桌中央配有通用电路板，电路板注塑而成，表面布有多孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路，元件盒盒体，直观性好，盒盖印有永不褪色元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修拆装方便。元器件放置在实验桌下边左右柜内，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。
二、适用范围：
适用于高等、中等、职校及技校电工学、电工原理、电子技术等课程实验。可完成交直流、振荡、磁路电路，运算放大器、整流电路，交直流放大电路，数字逻辑电路等电路实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品。它的配备是学校上水平、上等级的重要标志。
三、实验台及操作桌结构：
|
1．实验台外壳尺寸：123×35×20cm 2．三相保险座 3．三相电源输入指标 4．总开关：实验台电源总开关，带漏电、过载保护 5．试验按钮：试验漏电开关漏电功能 6．电源输入指示1只 7．电源输出指示3只(红、绿、黄三色) 8．交流电压表：指示输出线电压 9．电压转换开关：与电压表配合使用，监示输出线电压的大小与对称情况 10．接线座5只：A单元三相四线及地线输出 11．电流表W相电流输出指示 12．O/I开关：三相四线电源输出控制 (提高安全系数) 13．接线座2只：B单元交流低压电源输出 14．电表(2A)：B单元交流电流指示 15．旋钮：B单元3-24V交流低压选择输出 16．开关：C单元双路直流稳压电源开关 17．旋钮：C单元双路Ⅰ路稳流调节 18．旋钮：C单元双路Ⅱ路稳流调节 19．接线座2只：C单元Ⅰ路直流稳压输出 20．保险座：C单元双路稳压电源保险 21．电表4只：双路稳压电源电压、电流指示 22．接线座：D单元直流5V稳压输出 23．电表：D单元电流0.5V输出指示 24．开关1：控制各低压交流电、信号源 25．开关2：控制E单元交直流调压电源 26．电表：E单元交流电压输出指示 27．接线座4只：E单元交流、直流输出口 28．旋钮：E单元0～240V电压调节 |
29．插座：G单元220V输出插座 30．旋钮：音频功率放大器音量调节 31．接线座2只：音频信号输入 32．按钮：单次脉使能开关 33．接线座3只：单次脉冲输出口 34．电表：函数发生器正弦波输出电压指示 35．旋钮：正弦波输出三级衰减幅度粗调 36．旋钮：正弦波输出口 37．接线座：正弦波输出口 38．旋钮：矩形波输出幅度调节 39．接线座：三角波输出口 40．旋钮：函数信号发生器频率细调 41．接线座：矩形波输出口 42．旋钮：函数信号发生器五级频率粗调 43．电表：函数发生器输出频率指示 44．万用表：数字型 45．智能型交流电路测量电表：通过开关切换可同时测量电路I、U、KW、Kwh、T，八位液晶显示。 45．实验桌面尺寸：160×70cm 46．通用电路板：规格35×90cm，元件盒在其上任意拼插进行实验 47．储存板：放置元件盒 48．左储存柜：放置储存板（带门锁） 49．抽屉：放置常用工具 50．右储存柜：放置储存板（带门锁） 51．示波器：自备20M带宽的数字示波器 52．毫伏表：自备 |
