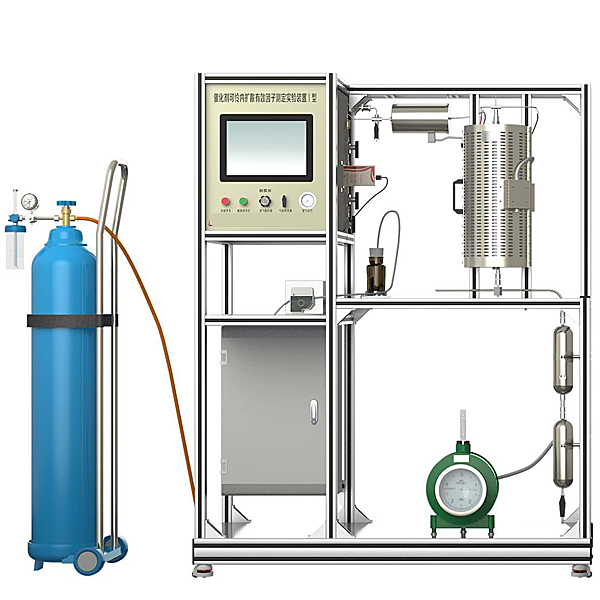

注：图片为数据采集型
装置功能：
1、了解气固相催化反应实验装置结构和工艺流程。
2、测定气固相催化反应催化剂颗粒内扩散有效因子η及本征反应动力学实验数据。
3、装置能实现催化剂的活性评价、活化再生等操作过程。
4、加热炉为程序控温，开放式炉，方便反应器拆装。
5、耐高温柔性密封反应器，且便于催化剂填装。
6、全触摸集成化控制，高稳定数据传输，硬件加密。
主要配置：
蠕动泵、气体质量流量计、预热器、反应器、气液分离器、冷凝器、压力仪表、湿式气体流量计、阀门、实验管道、温度传感器、中央处理器、触摸屏、高品质铝合金型材框架。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC380V，功率3.5KW，标准三相四线制。每个实验室需配置1～2个接地点（安全地及信号地）。
技术参数：
1、体系：苯加氢制环己烷，催化剂：Ni/Al2O3固体颗粒。
2、管式固定床反应器：不锈钢316L，内径Φ15mm，长度500mm，催化剂装填量：1.0～10mL；常压，加热炉：开放式炉，加热形式：碳化硅炉+金属内衬，三段加热3.0kW，常温～800℃。
3、预热器：不锈钢316L，内径10mm，长度250mm，内有防返混及防沟流装置；加热炉：0.5kW，常温～400℃ 。
4、产品冷凝器：316L卫生级不锈钢，Φ76×200mm（316L内盘管）。
5、气液分离器：容积500mL，316L卫生级不锈钢。
6、液体泵：蠕动泵，转速范围0.1～50rpm，流量：0.2-10ml/min，4～20mA远程输出控制。
