装置功能：
1、掌握脉冲法测定填料塔中液相停留时间的分布方法。
2、掌握用矩量法估计液相返混参数的Pe(彼可列数)的方法。
主要配置：

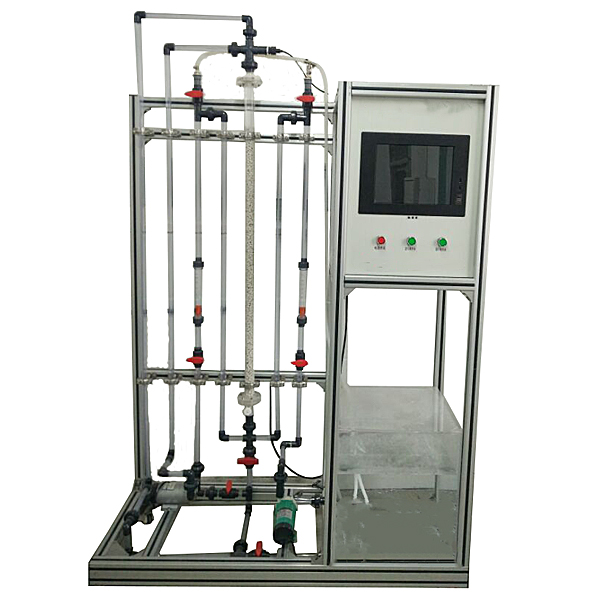

有机玻璃填料塔、不锈钢水槽、液体加料泵、转子流量计、电磁阀、中央处理器、触摸屏、高品质铝合金型材框架。。
公用设施:
水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：自来水、KCl溶液
技术参数:
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：电压：220V；电流：10A。
2、有机玻璃填料塔，内径90mm,高1.5m，整规高效不锈钢丝网波纹填料。
3、液体加料泵，不锈钢离心泵：流量30L/min，扬程15m，功率370W。
4、无油空压机：功率550W，排气量36L/min，额定排气压力0.8MPa。
5、不锈钢水槽：容积60L，304卫生级不锈钢材质。
6、水流量：60-600L/h，气体流量0.4-4m3/h；观察、控制流量。
7、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
8、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式。
9、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
10、采用一体机平板触摸电脑，全程数字化触摸屏控制操作。HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。
11、额定电压：220V，总功率：1.5kW。
填料塔轴向返混性能测定实验装置,现代电力电子技术实验装置
一、概述
本装置是根据《维修电工（高级）》（中国劳动社会保障出版社出版）培训教材中关于电力电子与电气传动部分的技能培训要求，吸收国内同类产品的优点，充分考虑了实训室的现状和发展趋势，对原“电力电子技术及电机控制实训装置”在外形、功能上进行优化组合，精心研制而成。
二、适用范围
不仅涵盖了各职业院校、高级技校所开设的《电力电子技术》、《直流调速系统》、《交流调速系统》、《电力拖动自动控制系统》等专业课程所要求的主要实训项目，还可以用于对从业人员进行岗位培训、就业培训以及各省、市的维修电工培训和鉴定考核使用。
三、技术性能
1.输入电源：三相四线～380V±10%50Hz
2.工作环境：环境温度范围为-10℃～+40℃相对湿度＜85%(25℃)海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：175cm×70cm×152cm
三、适用范围
本装置涵盖了各类院校等所开设的“电力电子技术(或称半导体变流技术)”、“直流调速”、“交流调速”、“电机控制”、“电力拖动自动控制系统”及“控制理论”等专业课程所要求的实验实训项目。
四、技术性能
1、输入电源:三相四线(或三相五线380V±10％50HZ)
2、工作环境:温度-10℃－+40℃ 相对湿度＜85％（25℃）海拨＜4000m
3、装置容量：＜1.5KVA
4、外形尺寸：175×72×162cm
五、装置的基本配备
1、DK01电源控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
（1）交流电源（均带有过流保护措施）
提供交流电源：三相交流电380V/5A
三相交流电220V/3A
（2）高压直流电源
励磁电源：220V（0.5A），具有输出短路保护。
（3）指针式仪表：
交流电压表一只：可通过其下方的波段开关切换指示三相电网输入线电压，精度1.0级;
