一、产品简介

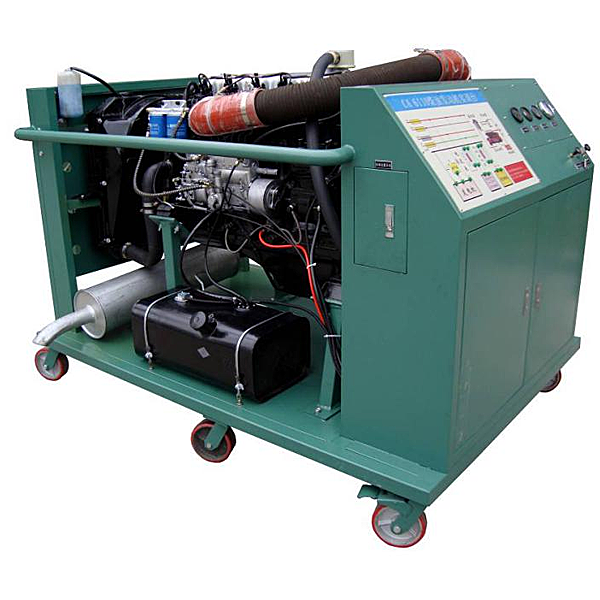

该设备采用翻新WD615柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
1.真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3.实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4.实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5.实训台配备有油门控制装置，可方便对发动机加速减速。
6.实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7.实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
军用汽车柴油发动机检修实训装置,柜式电动机变频起动与调速实训台
变频器广泛用于交流电机的起动与调速系统，具有起动电流小、调速平滑，调速比大，运行平稳，节能等优点，在国民经济中发挥着极其重要的作用，被广泛用于冶金工业、各类风机、水泵、起重机械、生产机械等众多领域。“三相异步电动机变频起动与调速实训柜”是为满足社会各行业对电机起动与调速设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《电机拖动及控制》、《变频调速技术》、《电气控制技术》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。
二、特点
1.采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。
2.控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。所用器件均采用国内外知名品牌，产品质量有保证。
3.采用工业变频器，以及YPF系列变频调速三相异步电动机为控制对象，贴近工业现场。
4.提供各种保护功能，实训安全可靠。
三、技术性能
1.输入电压：三相四线（或三相五线）～380V±10%50Hz
2.工作环境：温度-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m
3.装置容量：＜4kVA
四、系统配备
本实训柜主要由柜体、电气室、通用变频器、信号源、变频调速三相异步电动机等组成。
1.柜体
柜体为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板，结实牢固、美观大方。内部留有一次进出线端子排、出线孔以及接地标志。控制柜还设有四个万向轮和四个固定调节机构。
2.电气室
正面柜门设有交流电压表、交流电流表、电压指示切换开关，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值，交流电流表用来监视负载电流的大小。还装有运行状态指示灯、按钮开关、急停按钮、频率调节电位器等。电气室内部主要由断路器、熔断器、交流接触器（施耐德）、热继电器、输入电抗器、输出电抗器、滤波器、制动单元、电流互感器、散热风扇、二次外接端子排等器件组成。
3.通用变频器
提供日本三菱通用型F700系列变频器（具有高效节能功能）。
4.信号源
提供0～10V，4～20mA信号源模块，实现变频器外部电压、电流控制。
5.三相异步电动机
三相变频调速电动机YVP90L-4调频马达1.5kw，1391rpm，配有专用电机连接电缆。
