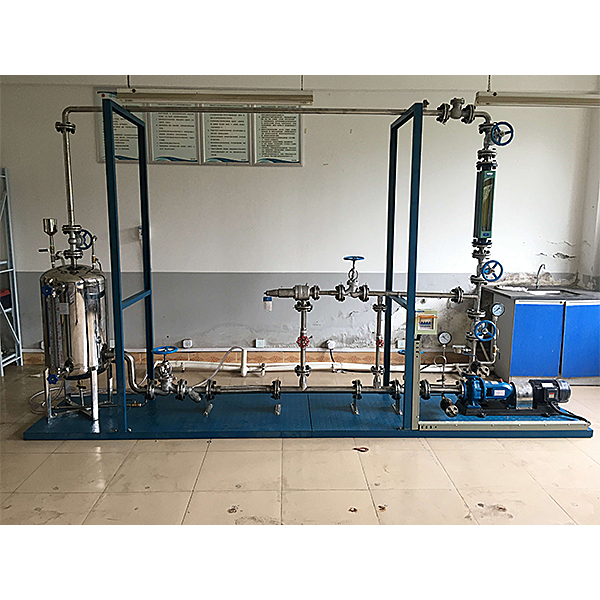

化工管路拆装系统实验装置

教学设备

化工管路拆装系统实验装置,灯光照明系统示教实验台系统将流体输送及管路拆装系统有机结合,配合泵阀、拆装锻炼化工总控及化工设备维修工的基本动手维修及操作能力。管路拆装设备系统主要由容器、泵、管道、阀门、仪表、拆装工具、试压设备

化工管路拆装系统实验装置,灯光照明系统示教实验台

系统将流体输送及管路拆装系统有机结合,配合泵阀、拆装锻炼化工总控及化工设备维修工的基本动手维修及操作能力。

管路拆装设备系统主要由容器、泵、管道、阀门、仪表、拆装工具、试压设备、工具材料货架等构成。系统不仅锻炼化工设备的管路拆装能力,还实训化工自动化仪表的安装,泵体的安装。

1.系统的特点

(1)用于训练学生拆卸和组装化工生产常见的管路、管件等。

(2)系统便于考察学生的选择配件能力、拆装能力、装置运行情况、完成任务情况等,有相应的判断标准及方法。

(3)系统提供足够的备选配件、拆装工具、检验运行的设备等。

(4)经常拆装的部件必须坚实、耐用,便于学生长期使用,并能提供更新设备。

2.系统的功能

(1)流程图的识读。

(2)能根据提供的流体输送流程图,准确填写安装管线所需管道、管件、阀门、仪表的规格型号及数量等的材料清单。

(3)能按照材料清单正确领取所需材料。

(4)能准确列出组装管线所需的工具和易耗品等领件清单并正确领取工具和易耗品。

(5)能进行管线的组装。

(6)能进行管道的试压。

(7)能进行管线的拆除。

(8)能做到管路拆装过程中的安全规范。

3.管路拆装实训内容

(1)管路组装

(a)管口螺纹的加工以及板牙的使用。

(b)对照管路示意图进行管路安装,安装中要保证横平竖直,水平偏差不大于15mm、垂直偏差不大于10 mm。

(c)法兰与螺纹的接合时每对法兰的平行度、同心度要符合要求。螺纹接合时要做到生料带缠绕方向正确和厚度要合适,螺纹与管件咬和合时要对准、对正,拧紧用力要适中。

(d)阀门的安装:阀门安装前要将内部清理干净,关闭好再进行安装,对有方向性的阀门要与介质流向吻合,安装好的阀门手轮位置要便于操作。

(e)流量计和压力表及过滤器的安装  按具体安装要求进行。要注意流向,有刻度的位置要便于读数。


化工管路拆装系统实验装置,灯光照明系统示教实验台


化工管路拆装系统实验装置,灯光照明系统示教实验台

一、产品简介
     该设备采用  汽车外部灯光系统实物为基础,充分展示汽车外部灯光系统的组成结构和工作过程。
适用于学校对汽车灯光系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车外部灯光系统,充分展示汽车外部灯光系统的组成结构。
操纵各种灯光开关,可真实演示汽车外部灯光系统的工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;学校学员可直观对照电路图和实物,认识和分析汽车灯光系统的工作原理。
3.示教板面板上安装有检测端子,可直接在面板上检测汽车外部灯光系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
4.示教板面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,示教板底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
5.示教板工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)
本文来自网络,不代表本站立场,转载请注明出处:https://khsbw.com/zlzx/3898.html
教具

常见问题:

1、如果我要购买化工管路拆装系统实验装置_灯光照明系统示教实验台,是否有安装、培训服务呢?

答:我们的化工管路拆装系统实验装置_灯光照明系统示教实验台报价或者价格表如果没有特别注明“含安装”字样的,都是不含安装、培训服务的。如量大可包安装

2、你们的化工管路拆装系统实验装置_灯光照明系统示教实验台是否能开增值税专用发票?

答:我们是正规企业,并且已经升级到一般纳税人,可以开具增值税专用发票,如果您需要开化工管路拆装系统实验装置_灯光照明系统示教实验台的发票,您需要提供开票资料。

3、化工管路拆装系统实验装置_灯光照明系统示教实验台都是自己生产的吗?都有什么产品资质?

答:我们是专业生产教学设备的企业,完全自主生产,拥有多项专利与著作权,成立之初通过了ISO9001认证。

4、化工管路拆装系统实验装置_灯光照明系统示教实验台的产品图片都是实物图吗?

答:产品图片仅供参考,以实物为准,为了给客户更好的设备体验,我们一直在不断努力改进化工管路拆装系统实验装置_灯光照明系统示教实验台。
