一、产品简介

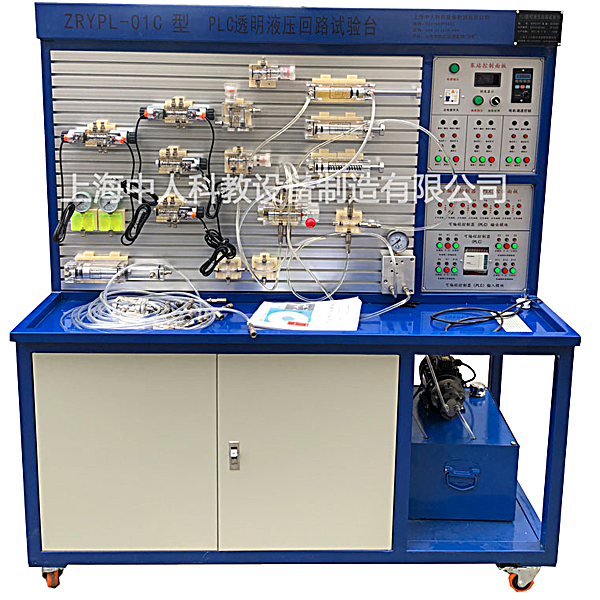

为了尽快的适应各个领域的发展，培养出大理的掌握液压传动基础知识和实际操作技能的技术工人、技术员、工程师、输送到社会主义建设的各条战线。我公司根据《液压传动》、《液压原理》、《机械基础》、等教材内容要求和国内液压元件特点，参考国外先进技术，经过多年的努力探索，我们以理论为依据，以实验为手段，采用高精密度加工工艺，克服了透明有机塑料具有热塑性，容易变形，机械强度差，而液压元件表面光洁度，结构精度要求高的一系列实际困难，最终研制成功透明液压传动演示系统。
各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。该实验台的实验屏采用1.0mm冷轧钢板精制而成,各液压元件均采用过渡底板，整体外形美观大方,结构坚固耐用，操作方便。本演示系统通过对以上四大基本功能的十八种基本控制回路的实验演示（扩展实验可达60种），使学生能熟识二十多种常用液压元件的结构，性能及用途，掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引发兴趣，利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
本产品参考了国内液压元件特点，更加适合于国内的教学要求。系统采用透明液压元件，组合卡槽式结构，活动油路接头，通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动的控制，实验及测试，可以让学生了解油路及液压元件内部的原理，结构及工作过程，是液压传动教学的理想设备。
二、主要技术参数
1、电源：AC220V 50Hz2、直流电源：输入AC220V 输出DC24V/2A
3、可编程控制器（plc）：三菱FX1S－20MR主机 ；12输入 8输出（继电器输出方式）
4、液压实训油泵电机功率：250W 配有专用的电机调速器；调速范围：0－1700r/min；外型尺寸：530mm×350mm×450mm
5、实训工作时离液压实训台1.5m远处噪声≤58dB。
6、实训油路液流压力要求需0.3－0.8Mpa（油泵最高压力：Pmax=2.5Mpa）
7、电磁换向阀：DC24V 吸力3Mpa
8、实训装置外型尺寸：1500mm×650mm×1700mm
透明液压传动与PLC操作实训装置,轮系创新组合实验装置
实验项目：
1、轮系运动方案设计与分析；
2、轮系拼装实训：
2K-H行星轮系16种；
2K-H型差动轮系24种；
3K周转轮系1种；
定轴轮系1种；
复合轮系2种；
运动分解、合成2种等总46种。
3、轮系结构分析：对给定的轮系进行结构分析，计算其自由度、传动比
4、轮系虚拟装配与仿真实验。
1. 能完成运动副的拼接、拆卸（爆炸）的演示。并配有相应的运动副简图及文字说明；
2.能完成45种轮系机构的形象逼真三维运动演示；机构虚拟装配，机构的自动装配和拆卸分解过程，通过对各种轮系机构在虚拟软件中的模拟运动演示，增加对机构动特点及其结构运动多样性等问题初步的理解
基本结构：
1、实验台为45#钢制，表面镀硬铬；X调节距离980mm，Y调节距离530mm，Z调节距离100-180mm；外形尺寸1180×360×660mm。
2、零件存放箱 机架材料：2mm厚冷轧钢板 表面处理：喷塑 外形尺寸：620×320×170mm
3、各种正斜圆柱齿轮、各种锥齿轮、各种内齿轮、各种导杆传动轴、各种活动铜轴瓦支承座、标准件等140多种类型369多个零部件组成各类模块（零件材料为45#钢与663铜材，经表面处理）。
