一、概述
气动实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及可编程序控制器 （plc）学习及其基本应用实验等，是机电完美结合的典型实验设备。
气动实训设备适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》、《 PLC可编程序控制器原理及应用》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握PLC可编程序控制器的功能，控制原理及编程技巧等。
二、主要技术参数
1、输入电源：220V±l0%，50Hz；
2、装置容量：≤1kVA；
3、工作环境温度：－5℃～40℃；
4、工作湿度：≤90%(40℃时)；
5、外形尺寸：1500mm×650mm×1750mm
6、静音空气压缩机：工作电源：AC220V；电机功率：250W公称容量10L；额定输出气压1Mpa
7、PLC主机模块：主机选用三菱FX2N-32MR，18路开关量输入，14路继电输出。
8、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮模块，气动元件独立模块等。
9、实训装置外型尺寸：1500mm×650mm×1750mm

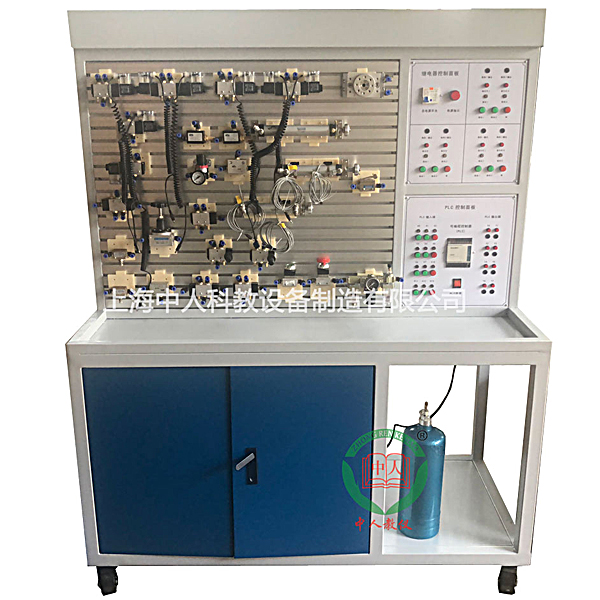

气动与PLC控制综合实训装置,冲床及送料机构模拟实验装置
实验项目内容:
1.绘制系统机构运动简图
2.了解机械的传动方案、各种零部件在机械中的应用及各种机械的基本结构;
3.通过对机械的传动方案及结构的分析，掌握机械运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
4.分析各机械的传动方案的特点，并提出实现同样功能的其它方案。
5.分析各种机构、零部件装置在设备.上的应用，并提出可代用的方案。
6.通过拆装分析各种典型结构的形式，并指出哪些结构根据强度设计，哪些结构根据结构要求设计。
7.设计、绘制控制系统电气图
主要技术特点:
该冲压机及送料实验装置适用于机械设计实验教学，具有鲜明的特点。
(1) 它对应课程的主要内容，包含了各种常用机构和通用机械零部件;
(2) 具有工程实用背景，使用功能明显;
(3) 有良好的直观性;
(4)结构复杂程度适中，传动方案和结构有新颖之处。学生通过对装置的传动方案与结构的分析,可以掌握机械系统运动方案和结构设计的基本要求，培养机械系统运动方案设计能力、结构设计能力和创新意识。
(5)虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
