一、产品简介

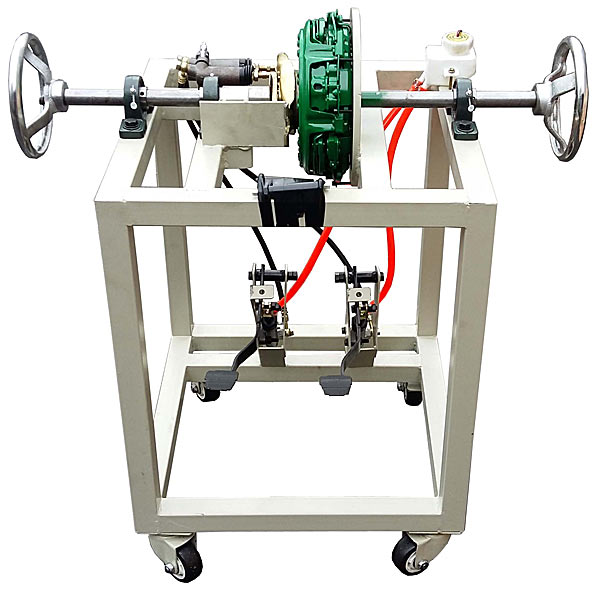

该设备采用双片膜片弹簧液压式离合器实物为基础，各部件齐全，布局合理，可全面展示双片多簧式离合器的内部结构和部件运动情况，适合于双片多簧式离合器理论和实践操作的教学需要。
二、功能特点
1.采用真实的双片多簧式液压式离合器部件，充分展示双片多簧式液压式离合器的内外结构。
2.手摇输入轴，模拟发动机飞轮转动，踏下离合器踏板，可真实演示双片多簧式离合器的工作过程。
3.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。

双片多簧式离合器实训台,机床电路演示实训台

一、概述

本装置是我公司为各职业技术院校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制的教学、考核而研制的实训设备。全用于课堂演示、机床电气控制原理性操作及实训实习考核。装置通过方便地更换挂箱可分别考核七种机床电路，利用率高、减少资金投入，每个挂箱设置独立的故障设置盒，操作方便。由于设备均采用工业上通用的电器，因而可作为电工类职业培训的考核设备。通过本设置的培训能提高学生动手能力和故障排除技能，并克服以往在实际设备上进行教学费用高且难以达到教学目的的弱点。

二、适用范围

通过更换挂箱能完成以下七种机床电路的实训考核：

1、Z35型摇臂钻床电气技能实训考核

2、M7120型平面磨床电路技能实训考核

3、Z3050摇臂钻床电路技能实训考核

4、CA6140普通车床电路技能实训考核

5、M1432磨床电路技能实训考核

6、X62W万能铣床电路技能实训考核

7、T68镗床电路技能实训考核

每个电路均设有16个故障点，通过挂箱上的故障设置盒随机设计故障点。

三、特点

1、一台装置能完成七种机床电路的实训考核，经济效益显著。
