维修电工技师技能实验装置

一、装置特点

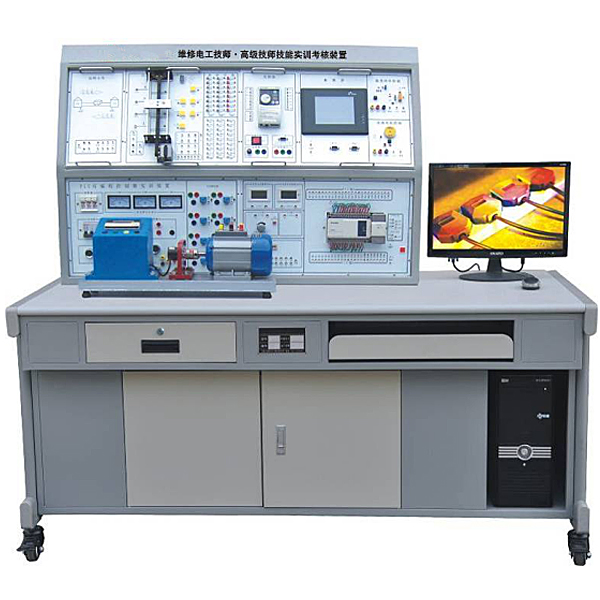

（一）每套实训装置均由控制屏、实训桌、PLC主机组件、通信模块、变频器、触摸屏、实训模块等组成。

（二）采用挂件结构，具有开关量、模拟量、变频调速、控制对象、触摸屏、总线通信等单元，能完成逻辑、模拟、过程、运动等的控制实训教学。

（三）工控网络组态监控实训教学：通过RS-485现场总线网络，将学生装置（从站）PLC和教师主站PLC系统进行连接。学生装置（从站）的PLC运行PLC控制对象的程序。利用网络集中监控的功能，教师主站PLC可以对网络进行实时监控，符合现场控制要求。每个学生单独可以进行操作控制，通过PLC可以完成对上述各种实训对象的控制，并通过MCGS组态软件进行实时监控。

（四）装置设有电压型和电流型漏电保护器，各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠，同时控制屏还设有定时器兼报警记录仪，记录实训考核时间及误操作次数。

二、技术性能

1.输入电源：三相四线（或三相五线）～380V±10%  50Hz

2.工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃)  海拔<4000m

3.装置容量：＜0.5KVA

4. 外形尺寸：1680mm×700mm×1300mm

5. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。

6.虚拟多用表参数：

交流电压量程档位分：10、50、250、1000

直流电压档位分：0.25、1、2.5、10、50、250、1000

欧姆档分：x1，x10，,100，,1000，,1K，x10K，x100K

电流表档位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

红外发射检测功能：垂直角度±15°距离1-30cm

维修电工技师技能实验装置,转向机构拆装实训台

1.采用 大众捷达 转向机构总成(附件齐全，易于拆装)，并装在可移动台架上。按原车布置安装，便于学生从不同的角度进行拆卸和装配。
2.台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。底部带有自锁脚轮，可移动式，方便教学。

二．技术规格
设备外形：1000×500×1100mm (长×宽×高)
颜色：7032
钢管：40*40*3mm
万向脚轮
前二只万向带锁止功能脚轮
2后二只万向脚轮
脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
脚轮：60mm×50mm(直径×宽度)
脚轮支撑：1.0T

二、基本配置(每台)
