一、技术要求
1、实验项目
1)平面连杆机构14种
2)凸轮机构7种
3)定轴齿轮机构2种
4)2K-H周转轮系1种
5)摆线针轮机构1种
6)棘轮机构4种
7)槽轮机构2种
8)不完全齿轮间歇运动机构1种
9)确定孔与轴的配合类型及基准制，选择加工精度等级。
10)测绘零部件图及装配图。
11)拟定零件加工工艺路线及装配工艺过程。
2、基本结构

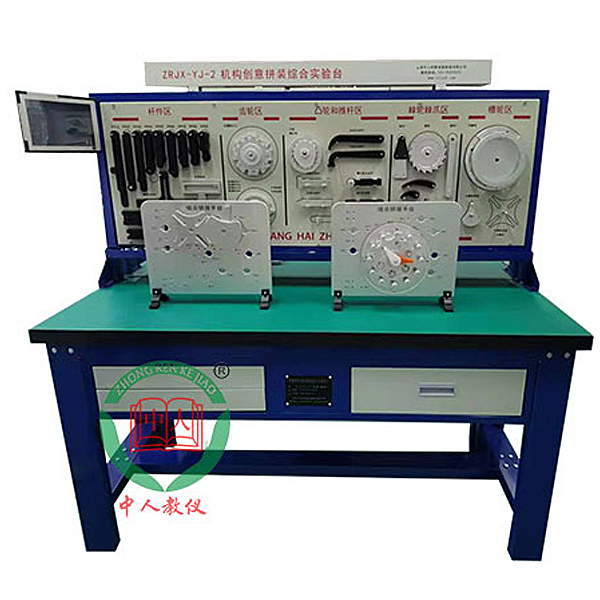

实验台：由机架模块、机构零部件模块、工作台模块、标准件模块、工量具模块等组成。实验桌和挂架采用优质冷作钢板经钣金加工而成。主要零部件挂在挂架上，工作台上置10吋平板显示器1台，可显示操作各机构搭接拆装过程和使用方法。
3、主要功能
主要用于机械原理机械创新设计等课程开设的机构组合创新及其拼装、仿真实验,通过实物机构装配，加深对机构组成原理及运动特点的认识，确定孔与轴的配合类型，选择加工精度，测绘零部件图，装配图，拟定加工工艺路线，装配工艺过程，培养学生机构综合设计能力及工程实践动手能力。实验台提供的配件可完成不少于32多种机构运动方案的拼装实验。
4、技术参数
1）工作台桌：长1600mm、宽650mm、高800mm，有2个抽屉。
2）挂架：长1600mm、高600mm，零部件分五个单元配挂。
3）机构零部件模块由铝合金制而成，
机械创意拼装组合原理实训台,电工技能综合实训装置
1：工作电源： 三相四线 AC380V±5% 50Hz，安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护。
2：六边形工作岛规格尺寸（最长直径*高）：不小于2200*800（㎜）每台为六座
3：三相电源实验仪器：外部以采用20*20工业铝合金为主体结构，交直流220V输出，带漏电保护，每相带有保险装置，均有指示灯指示，设有外壳接地保护、缺相指示、急停保护、多次熔断丝保护、漏电保护等。
4：交直流电压源：外部以采用20*20工业铝合金主体结构，24V直流稳压可调输出，指针电表指示，设有正负极提示LED，防止电源极性接反；0～240V交流输出，又可作双9V、双12V、双18V输出。
5：恒流源实验仪器：外部以采用20*20工业铝合金为主体结构，每个输出接口有3mm和6mm的两种。0-20mA-500mA。分2档，数显电表显示。含单次脉冲，开关电源正负12V正负5V。
6：信号发生器：外部以采用20*20工业铝合金为主体结构，5HZ～550kHz连续可调信号源输出，波形有正弦波、方波、三角波输出，可以进行40db衰减，设有数字频率计显示，6位数码显示，测量范围0～8MHZ。独立开关控制。
7：虚拟仿真系统
1.维修电工电子电机与职业资格培训考评仿真软件
本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。
2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：
本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。
