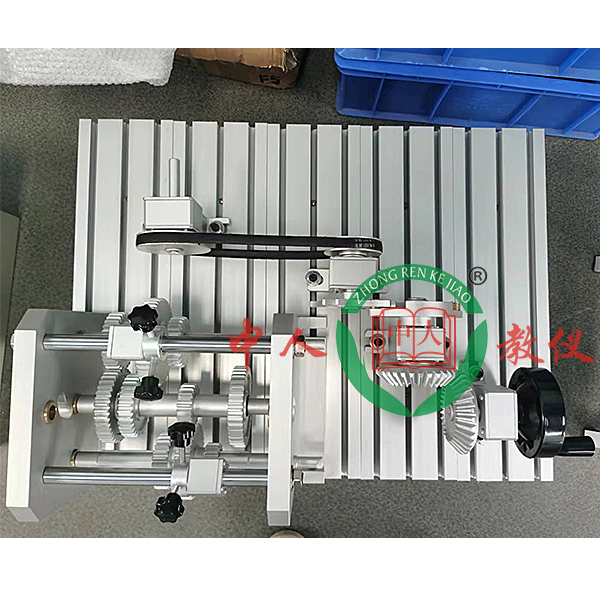

便携式机械传动综合性实验台_可编程控制器及单片机开发实训装置

便携式机械传动综合性实验台,可编程控制器及单片机开发实训装置

一、产品概述
该实验台用于高等学校机械类专业开设“机械系统传动方案创新组合设计分析实验”，以培养学生综合设计能力、创新能力和工程实践能力为基本价值取向的新型现代实验设备。该实验台运用全新的创新设计理念，将机械传动装置分成若干模块，可根据实验教学要求，进行多样化选择、拼装和测试，变型功能强，是智能化的综合性实验设备。
二、机械创新组合实验平台实验项目:
1、机械系统传动方案设计 2、机械系统拼装实训 3、机械系统运动分析 4、机械系统创新组合的分析
三、实验内容
1、机械系统传动方案设计：（1）传动类型的选择（2）传动顺序的安排（3）传动比的分配（4）特性参数的计算
2、机械系统拼装实训：
（1）典型单级机械传动传动方案拼装实验：V 带传动滚子链传动圆柱齿轮传动圆锥齿轮传动、蜗杆蜗轮（上置式）传动蜗杆蜗轮（下置式）传动、槽轮机构传动单十字万向联轴器传动
（2）典型多级机械传动传动方案拼装实验：变速器传动（参照CA6132 精密车床九速变速器设计）。
（3）典型多级机械传动传动方案组合及创新实验：锥齿轮—变速器—链—槽轮组合传动、变速器—带组合传动、链—槽轮组合传动、带—链—槽轮组合传动、锥齿轮—槽轮—带组合传动、锥齿轮—槽轮—链组合传动、带—槽轮组合传动、链—槽轮组合传动等。
3、机械系统运动分析：机械传动原理与特点分析、机械系统稳定运行条件分析
4、机械系统创新组合的分析：对比分析不同组合传动的特点

便携式机械传动综合性实验台,可编程控制器及单片机开发实训装置

一、设备概述

plc可编程控制器是以微理机基础发展起来的新型工业控制装置。它以体积小、功能强、可靠性高以及应用安装方便的特点，很快在我国的工业控制中占据了主导地位，并且不断的发展。根据这一发展形势，国各大中专院枝、各类职业技术学校都将PLC教学纳入教学任务，作为电子、电气以及工业自动化类专业的一门必修课。PLC编程实验系统是根据这一教学要求开发的新一代PLC教学产品，自产品推出以来，得到了各大院枝教学老师和专家的一致好评。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和换作方法，加快学习PLC的编程方法，都具有极大的帮助，是PLC教学的理想工具。

二、功能特点

1、电源模块：220V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由漏电保护开关和启停开关控制；单相220V电源一组，由启停开关控制输出，并设有保险丝保护。

2、直流电压：24V、+5V输出，0～±10V可调输出；直流电流：4～50mA可调输出；

3、实训桌：实训桌为铝木结构，桌面为防火、防水、耐磨高密度板；柜体设有抽屉，用于放置工具及资料，电脑桌联体设计。

三、技术参数

1、输入电源：市电～220V±10%，工频50Hz；

2、环境温度：-5℃～+40℃，相对湿度＜85%（25℃）；

3、装置容量：＜1.5KVA；

4、外形尺寸：1600mm×730mm×1700mm

5、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

四、配置清单：

1、实训桌
