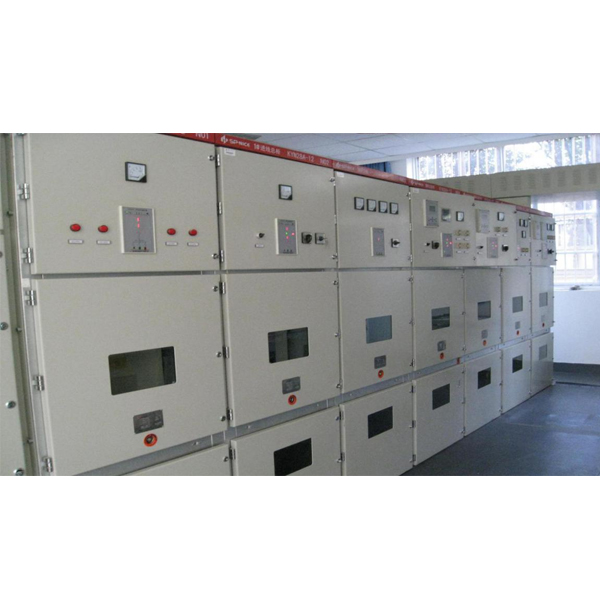

高压开关柜系统实训装置

该设备采用高压开关柜工艺及要求设计，分为母线隔室、断路器隔室、电缆隔室及低压隔室等，避雷器、电流互感器、接地闸刀、真空断路器、继电保护系统等器件。适用于职业院校、技工学校等作为高级维修电工对高压配电系统中的继电保护、馈电等内容的教学实训。

二、技术参数：

外形尺寸：800×1660×2200mm

工作环境：温度0℃～50℃

相对湿度35～85%  海拔＜4000m

三、开关柜的型式：
（1）金属铠装中置式小车开关柜
（2）额定电压：6.3KV
（3）最高工作电压：7.2KV
（4）额定频率：50HZ
（5）主母线额定电流：1000A
四、真空断路器：
（1）额定电流 630A
（2）额定开断电流 40KA
（3）断路器分合闸时间：合闸时间<75ms，分闸时间：<50ms
五、过压保护器：

氧化锌，户内三相组合式，额定电压 7.6KV，标称放电电流 5KA。
六、弹簧操作机构：

与断路器为一体化，其储能电源为交流 220Vac。 2.6 开关柜安全：具有五防功能
七、电流互感器：

电压等级为 6.3KV，变比为 100/5，环氧树脂浇注式。

高压开关柜系统实训装置,重型汽车气液组合式离合器实训台

一、产品简介
该设备采用   气液组合式离合器实物为基础，各部件齐全，布局合理，可全面展示气液组合式气液组合式离合器的内部结构和部件运动情况，适合于离合器理论和实践操作的教学需要。

二、功能特点
1.采用真实的气液组合式离合器部件，充分展示气液组合式离合器的内外结构。
2.手摇输入轴，模拟发动机飞轮转动，踏下离合器踏板，可真实演示气液组合式离合器的工作过程。

四、技术规格
外形尺寸：1300×600×1000mm
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
移动脚轮：100*50mm

四、基本配置(每台)
