供配电技术系统实训装置

1． 建立与当前电力系统发展现状相适应的供配电技术实验装置，培养具有较高专业技能、能够从事配电网运行、操作与技术管理等工作的高级技术应用型人才。

2． 建成实验、实践、实训一体的综合型实践教学平台，完成《继电保护与自动装置》、《工厂供电》、《供配电技术》、《电力系统继电保护原理》、《电力系统微机保护》、《配电自动化》等课程的教学实验任务，并提高学生的专业操作技能。

3． 为电气自动化技术、电力系统自动化技术及供用电技术等相关专业学生的课程设计和毕业设计提供良好的研究设计平台。

4． 培训和考核从事变电站、变配所、电力系统第一线生产过程的运行、维护、检修和调试的现场技术工程人员。

5． 为电气工程、电力系统等方向的科学研究提供试验平台。

二、技术参数

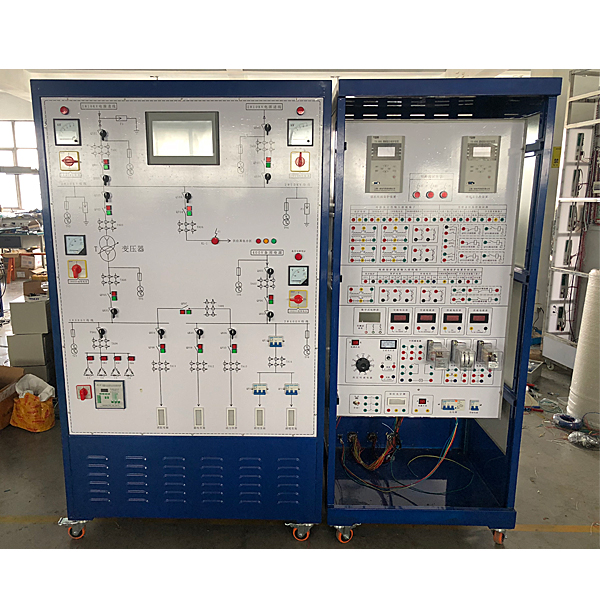

供配电技术实验装置包括以下核心构成部分：变配所一次接线系统、测量表计、多功能微机保护装置、补偿电容器组、短路设置模块、常规继电器、特性测试信号系统等。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

（1）、变配所一次接线系统：

模拟10kV/380V降压变配所，至少包括2路10kV进线（其中一路可作为备用电源），1台配变和4路380V出线。在一次接线系统中安装有短路故障设置单元，用于模拟线路或设备的各种故障情况。

至少包含10只三相模拟断路器：用三相交流接触器模拟实现。模拟断路器能通过就地手动按钮和远方遥控进行分合闸操作，模拟断路器的就地按钮带红绿色灯光指示（带灯按钮，红灯表示合，绿灯表示分）。

供配电技术系统实训装置,氙气大灯自动调整系统示教实训台

一、产品简介
设备采用 汽车氙气大灯系统实物为基础，充分展示汽车氙气大灯系统的组成结构和工作过程。
适用于学校对汽车氙气大灯系统的理论和维修实训的教学需要。
二、功能特点
1.真实可运行的氙气大灯自动调整系统，充分展示氙气大灯自动调整系统的组成结构。
2.操纵车辆高度传感器来模拟车身的不同状态，可真实演示氙气大灯光束的上下自动调节。
3.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；学校学员可直观对照电路图和实物，认识和分析氙气大灯自动调整系统的工作原理。
4.示教板面板上安装有诊断座，可连接专用或通用型汽车解码器，对电控系统进行读取故障码、清除故障码、读取数据流等系统自诊断功能。
5.示教板面板上安装有检测端子，可直接在面板上检测灯光系统各电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
6.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、轻型检测仪器等。
7.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
8.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
