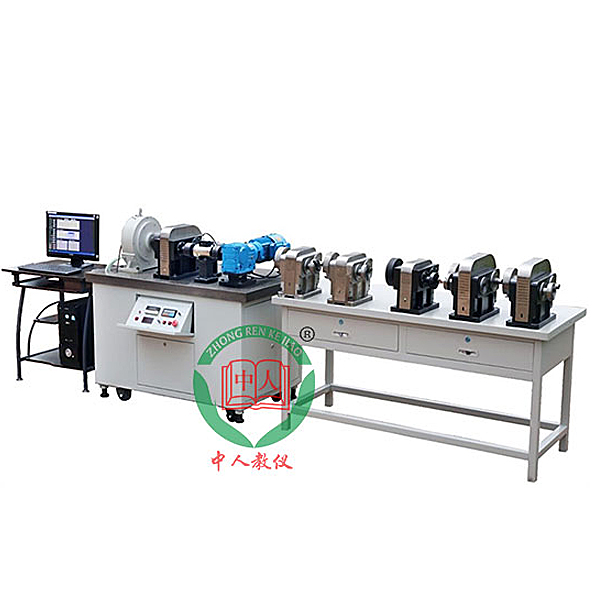

齿轮传动强度设计是《机械设计》课程中重要的章节之一，国内外一直都没有针对齿轮传动弯曲强度和接触强度进行综合测试分析的实验装置，齿轮传动强度综合设计实验台的开发填补了这一空白，为机械类学生深刻理解齿轮传动强度设计原理提供了不可或缺的实验设备。
实验项目内容:
1、实验台机械传动链与部件结构的工作原理的了解、观摩与分析，拆装实验。
2、实验台电气信号控制与传输链的了解、观摩及工作原理的分析。
3、操作实验:
(1)直齿和斜齿圆柱齿轮传动的齿根弯曲强度和齿面接触强度设计计算；
(2)直齿圆柱齿轮和斜齿圆柱齿轮在相同中心距情况下的应力测试与比较分析；
(3)相同转速下不同载荷与等载荷情况下的应力测试与比较分析；
(4)不同转速相等载荷时应力测试与比较分析；
(5)齿轮传动链测绘及受力分析。
主要技术特点:
1.采用接触面无损伤的等效测试法解决测量齿面接触应力的难题，用应变测试法测试齿根弯曲应力填补了国内外空白。
2.轮齿的弯曲应变和接触应变的信号采用无衰减旋转器，使应变信号的采集真实、稳定、可靠。
3.该实验台配备专用综合分析软件,学生可在软件的指导下自主进行齿轮传动强度综合设计，并根据设计参数组装齿轮传动。专 用软件可自动进行数据处理和保存,绘制实验曲线并具有打印功能。
齿轮传动强度设计综合实验台,表面粗糙度对比测量组合实验装置
公差配合与技术测量是机械类专业非常重要的-一门技术基础课、技能课和应用课。是机械零件设计图样上的一项重要技术要求，更是机械产品的静态和动态几何精度的重要组成部分。--科学技术的发展和生产水平的提高，对机械产品的几何精度也提出了越来越高的要求，几何精度已经形成了一门独立的技术学科，并且受到学术界和工程技术界有识之士的高度重视。
本系列装置以设计工程师对精度设计的实际要求为标准，结合实际教学情况和教学对象条件为前提，精心.研制了一套理论与实际相结合的教学产品。适用于全日制普通高中、职工中学、职业中学、高职及本科院校机电类专业的零件设计与检测、检验教学。
训练项目
训练一:外圆车削表面粗糙度对比检测
训练二:端面铣表面粗糙度对比检测
训练三:刨削表面粗糙度对比检测
训练四:平面磨削表面粗糙度对比检测
基本配置
实训箱:
箱体采用优质的铝合金型材，具有结构坚固、外形美观，内衬为开模成型防震材料，能够有效保护产品免受损坏，外形尺寸: 400*320* 100mm;
组件(对象) :
外圆车削表面粗糙度对比零件1套、端面铣表面粗糙度对比零件1套、刨削表面粗精度对比零件1套、平面磨削表面粗糙度对比零件1套等组成;
配套资料:
外圆车削表面粗糙度对比样块1套、端面铣表面粗糙度对比样块1套、刨削表面粗糙度对比样块1套、平面磨削表面粗糙度对比样块1套;教学资料等;
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
