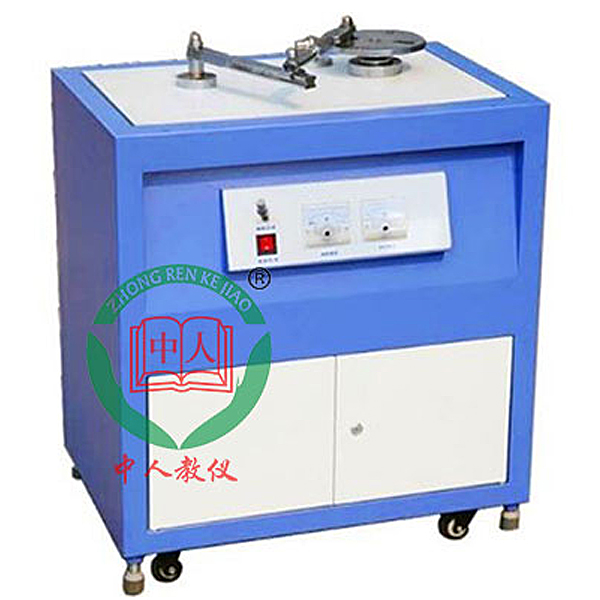

该实验台完全以《机械原理》教科书中实例一牛头刨床机构进行实物模拟仿真，可作牛头刨床机构速度、加速度仿真和实测实验，及速度波动调节实验。所做仿真和实测曲线与教科书中实例完全一致。加深学生对平面机构速度分析和速度波动调节两章内容的理解。
该实验配置适应高速动态参数采集的AD卡和采用微电脑控制进行数据处理并打印实验结果，使学生掌握现代动态参数测试技术。
一、 实验内容
1. 平面机构运动分析实验
2. 机械系统动力学仿真实验
3. 机械系统速度波动调节实验
二、 主要技术参数
1、电机功率：90W
2、调速0～280转/分
3 、光栅角位移传感器：1000栅
4、直线位移传感器：160L
5、外型尺寸：600×380×460mm
6、重量：45Kg
三、 性能特点
1. 该实验台有负载器，可完全模拟牛头刨床刨刀的受力情况－正行程作用恒定载荷，反行程空载。
2. 该实验台为综合实验台，即可作平面机构运动分析实验，又可作机械系统动力学测试仿真实验和速度波动调节实验
3. 该实验台装有大小飞轮各一个，可通过不加飞轮和更换飞轮，比较速度波动调节效果
4. 配套的计算机测试仿真软件，可分析从动件与主动件之间的运动关系，和求解在负载作用下主动件真实运动规律，并作出运动仿真和实测曲线
5. 该实验台配制适应高速动态参数采集的AD卡，测试精度高，速度快且稳定。
曲柄导杆滑块与凸轮机构测试实验台,《联接与配合》实测绘图实训装置
一、产品特点
1、项目实际化：以常用实际联接与配合组件为训练对象；
2、功能系统化：看图找件、组件拆装、组件测量、组件绘图四位一体的训练模式；由简单组件到复杂组件的训练过程。
3、学生大众化：小型、组合、便携式训练装置，两三人一组，让尽可能多的学生获得
充分的训练机会
4、教学标准化：配套的训练指导书，教和学都十分方便、教学效果显著；
5、管理便利化：零件、测量工具及指导书均放在一个精制的箱子里，管理十分方便。
二、产品参数
| 《联接与配合》实测绘图训练组合装置 | |||
| 项 目 | 参 数 | 项目 | 参 数 |
| 外形尺寸 | 40×30×7cm | 重量 | 5(kg) |
|
常用联接与配合组件 （17件/套） |
螺纹联接：外六角螺栓联接、内六角螺栓联接、双头螺栓联接、螺钉联接、紧定螺钉连接 轴承联接与配合：深沟球轴承、圆锥滚子轴承及推力球轴承联接与配合 键联接与配合：平键、矩形花键联接与配合 销联接与配合：圆柱、圆锥销连接与配合 齿轮传动联接与配合：圆柱齿轮传动、齿轮与齿条传动、圆锥齿轮传动、涡轮与蜗杆传动 |
||
|
测量与 组装工具 |
游标卡尺、外径千分、螺纹样板 | 类 型 |
便携组合式(检测零件、测量工具及 指导书均放在一个精制的综色箱子里) |
| 教学资料（赠送） |
1、实训指导书及实训报告（含电子稿） |
||
