一、概述：

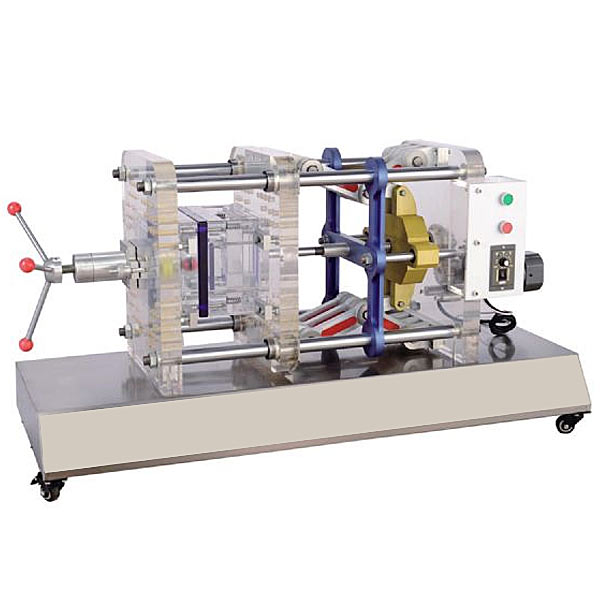

本机是对生产用机进行了微缩和改进，具有体种小、可随意移动，适用于课堂教学提供给模具设计与制造人员认证模具运动与成型分析微型实验台。该产品包括开模、合模机构顶出机构、机身、控制系统和加料装置。具有结构简单，操作方便，玩噪音无污染，并且可采用220V电压，可在任何有电场所使用，有受工业用电的限制；填补了模具教学中无实验
用机的空白。能在实验中看到模具的运动过程，从而将理性转变为感性知识。
本套注塑模拟机不需要加任何原材料，即可进行注塑机的结构原理演示实验，操作简单地，直观且容易理解，提高趣味性。学生进行操作，安全可靠，是模具基础教学中良好的教学设备。
二、技术参数：
1、交流电源：单相220VAC 50HZ
2、配套模具尺寸：240x150mm
3、演示台尺寸（mm）：1200x500x600
4、整机重量：约70kg
三、配套注塑模：（选配）

序号	产品名称	型号规格（mm）	序号	产品名称	型号规格（mm）
1	单分型面模	240×150	7	斜导柱模	240×150
2	双分型面模	240×150	8	哈夫模	240×150
3	潜浇口模	240×150	9	斜顶模	240×150
4	顶出先复位模	240×150	10	旋转牙纹模	240×150
5	推板模	240×150	11	热流道模	240×150
6	二次顶出模	240×150	12	弯管模	240×150

可视化注塑机模具设计模拟实验装置,机电气一体化实验台

概述

机电气一体化实验台由铝合金导轨式实训台、典型的设备的机械部件、模块、变频器模块、按钮模块、电源模块、模拟生产设备实训模块、接线端子排和各种等组成。整体结构采用开放式和拆装式，实训装置用于机械部件组装，可根据现有的机械部件组装生产设备，也可添加机械部件组装其他生产设备，使整个装置能够灵活的按教学或竞赛要求组装具有生产功能的设备。

主要技术参数

1. 交流电源：三相四线 AC 380V±10% 50 Hz；
2. 温度：-10～40 ℃；环境湿度：＜90%（25℃）；
3. 外形尺寸：长*宽*高=1200*800*1500 mm；
4. 整机功耗：＞1.5 kW；
5. 安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
6.虚拟仿真系统

1.维修电工电子电机与职业资格培训考评仿真软件

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件即可手动设置故障也能自动设置故障，本软件通过电路图中绿色的框选择手动设置故障点（最多可以设置39个故障点），也可以通过系统自动进行随机1个故障点设置，随机两个故障点设置，随机三个故障点设置，随机四个故障点设置，随机五个故障点设置，本软件内有工具箱，元件库，放大镜，电路图等功能，可通过工具箱可选择万用表进行检测，通过元件库选择合适的元件，通过放大镜可以清楚的了解各个元器件及电路。本软件通过电动机星三角启动控制电路故障的设置，并经过种种排查，让学生了解电动机星三角启动控制电路的工作原理及电路结构。

2.虚拟频谱仪、逻辑分析仪、示波器、三用表仿真软件：

本软件为apk的格式，可在PC端使用，也可在移动端使用，本软件的功能有：电阻的测量、交流电压的测量（测量变压器，若变压器测量烧坏多用表时，冒黑烟提示并可以重置多用表）、晶体管的极性判断、直流电压测量（通电流表档时灯光亮）、直流电流的测量、以及电容好坏的判断。本软件可任意拖动红色与黑色笔头，2个笔头拖拽至被测物体上定位时显示红圈，如未定位准确无红圈显示，并在进行错误操作的时（如所选量程错误、所测数据错误等等），仪表指针将无反应、提示错误重新测量等，本多用表可选择交流电压档，直流电压档，电阻档，电流档，电阻调0，并且可放大显示数据，可清楚观看所测数据大小。学生可以通过本软件学习多用表的正确使用方法。

3、单片机、plc可编程设计与控制虚拟仿真软件：

本软件基于unity3d开发，内置实验步骤、实验指导书、电路图、组件列表、连接线路、接通电源、电路图、场景重置、返回等按钮，在连线及代码正确后，可以通过启动/停止、正向运动、反向运动按钮操作三维机床模型运动，在连接线路状态下，三维机床模型可进行放大/缩小、平移。

1.继电器控制：阅读实验指导书，并进入实验，通过识读电路图，选择组件列表中的继电器、热继电器、开关等元器件以拖拽的形式布局至电器柜中，限位器置于三维机床模型上，可选择盖盖子，部分元器件名称可重命名，然后点击连接线路按钮，将端子对端子进行连线，将机床电路连接成功后，选择接通电源，进行操作，若组件或线路连接错误将弹出提示错误框，可随时进行场景重置。
