机床电气技能考核实训装置

本机床电气技能考核实训装置，是为各职业院校的电气类专业及社会电工考核，以及各市、县维修电工、国家职业技术鉴定所（站）等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器，因而可靠性好、寿命长。装置外形美观，操作方便，直观性强，不但可用于相关课程的课堂演示、实训、实习，而且还可作为机床电气控制线路维修技能的培训。--它还能提供全方位真实的机床电气故障排除的技能训练，有效地提高学生对机床设备的维修技能。

二、产品特点：

1、本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，每一面分别设有机床电气线路；

2、直观性强，通过操作可熟悉机床的电气控制线路的原理和特点；

3、技能培训用的控制线路和经特殊设计的电机，可模拟各种实际机床的电气线路，也可满足机床的电气故障分体及排除的训练要求；

4、通过一只转换开关就能实现两种机床电路的切换，方便快捷；

5、可以人为的设置故障点，只要通过开关切换就可设置；

6、配电柜设有电压型漏电保护器和电流型漏电保护器，以确保操作者的安全。--还设有定时器兼报警记录仪，为学员的考核提供了一个统一的标准。

三、技术参数

1、输入电源：三相四线  380V±10% 50Hz

2、工作环境：温度温度：-10℃～+40℃   相对湿度：≤85%（25℃）

3、装置容量：≤1.5KVA

四、产品组成：

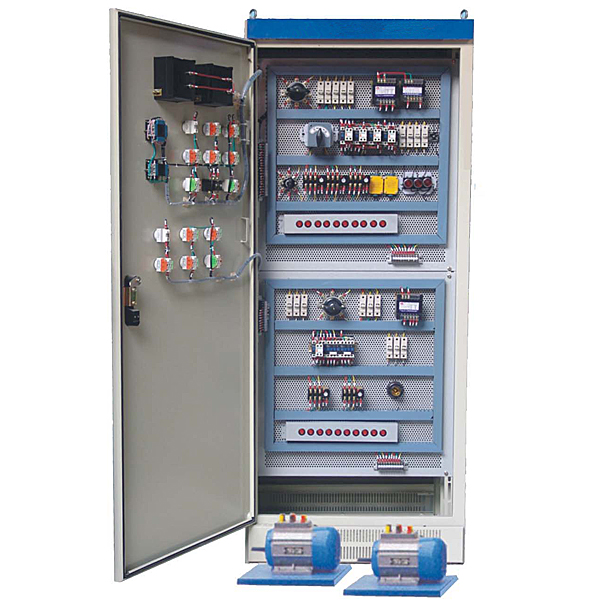

1、实训柜

实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个，外型尺寸：700mm×600mm×1800mm、设备重量：200㎏、防触电保护等级：I类、安全保护：设有过流、过载、漏电保护（漏电动作电流≤30mA，分断时间≤0.1S），符合国家相关标准。

2、柜门

（1）在控制柜门面上，装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关；启动、停止、急停按钮。

通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。

三相电源输入，经过漏电保护器后，通过启动、停止按钮来控制接触器，以操作机床电路的总电源的输出，急停按钮是用来当发生事故时的紧急停止开关。

定时器兼报警记录仪，平时作为时钟使用，具有设定实训时间、定时报警、切断电源等功能。--还可以自动记录由操作错误而造成的漏电告警等次数，为学生实技能的考核提供了一个统一的标准。

机床电气技能考核实训装置,变频器综合实训台

一、产品概述

“变频调速实训装置”是在--当前变频调速实训教学的基础上，推出的一款新的变频调速实训装置，该实训装置为变频技术实训和考核提供了先进的操作平台。实训台可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学生的实际动手能力。

二、产品尺寸

   变频调速实训装置尺寸：534*330*170mm（长*宽*高）。

三、技术性能

1、输入电源：三相四线：~380V ±10％    50Hz

2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实验装置带有三相四线漏电保护开关，具有漏电压，漏电流自动切断电源等功能。符合国家安全标准。

四、系统组成

变频器实训组件

FR-A740-0.4kW三相交流电380V供电，该机型用磁通矢量控制，实现1Hz运行150%转矩输出。15段速度等功能选择。内置RWM，实现更低噪音运行。内置RS485通信口。柔性PWM，实现更低噪音运行。

三相鼠笼电动机：输入电压：380V,电流：0.4A。功率：180W

五、实训项目

变频器控制实训

1、变频器功能参数设置与操作

2、变频器报警与保护功能

3、多段速度选择变频调速

4、外部端子点动控制

5、外部端子遥控控制

6、控制电机运行时间显示操作

7、控制电机正反转运动控制

8、电压监视器信号输出及显示

9、瞬间停电变频器参数设定

10、外部模拟量变频调速
