一、功能特点

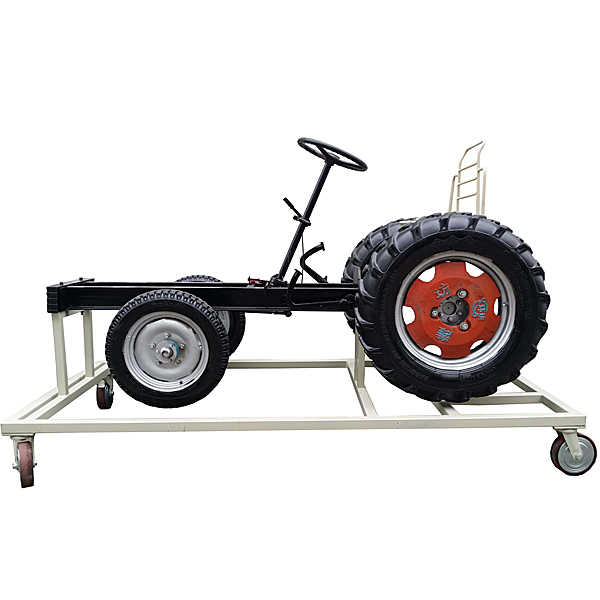

1.采用完整的翻新250拖拉机制动系统(包含车架,前后桥等)为基础，学员通过观察系统的外部构造和进行实训台运行实习，可分析制动系统，可理解制动系统的工作原理及其工作过程。
2.移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。
3.适用于各类学校的拖拉机制动系统理论与维修实训教学需要，完全满足对拖拉机制动系统结构展示、工作模拟、拆装实训等教学功能。
本实验设备功能齐全、操作方便、安全可靠。
二、技术规格
外形尺寸：约2000×1400×1200mm(长×宽×高)
外接电源：交流220V±10% 50Hz
工作温度：-40℃～+50℃
颜色：白
钢管：50*50*3mm
移动脚轮：200*100mm
三、基本配置(每台)
|
序号 |
名 称 |
规格型号 |
单位 |
数量 |
|
1 |
前桥总成 |
套 |
1 |
|
|
2 |
后桥总成 |
套 |
1 |
|
|
3 |
制动踏板 |
套 |
1 |
|
|
4 |
制动总泵及制动分泵 |
套 |
1 |
|
|
5 |
制动系统附件 |
套 |
1 |
|
|
6 |
移动台架(带自锁脚轮装置) |
2000×1400×1200mm (长×宽×高) |
台 |
1 |
|
7 |
座椅 |
张 |
1 |
|
|
8 |
三相电动机 |
2.2KW380V |
台 |
1
|
农用机制动系统解剖实训台,机电设备装修综合实训台
一、产品概述
本实训平台依据加工制造类中等职业学校相关专业教学标准，紧密结合行业和企业需求，操作技能对接国家职业标准，贴合企业实际岗位能力要求；平台把机械装配和电气控制系统有效融合，满足中等职业学校加工制造类相关专业所规定的教学内容中涉及到现代机械制造技术、机械制图、机械基础、机械设计基础、电工电子技术、自动检测技术、plc与变频器应用技术、机电设备控制技术、自动控制系统技术、设备电气控制与维修技术、传感器技术、低压电气控制技术、机电设备运行与控制技术等方面的知识和技能要求；通过训练可提高学生在机械制造企业及相关行业一线工艺装配与实施、机电设备的安装与调试、机械加工质量分析与控制、自动控制系统和生产过程领域的技术和管理工作，生产企业计算机控制系统及设备的运行、通用机电设备维护与管理工作，机电设备的技术销售与制造等岗位的就业能力。
二、技术性能
1.输入电源：三相四线（或三相五线） ～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
3.装置容量：＜2.0kVA
4.外形尺寸：1400mm×700mm×1415mm（实训台）
800mm×600mm×1750mm（电气控制柜）
400mm×700mm×1500mm（操作台）
560mm×600mm×1020mm（电脑桌）
5.安全保护：具有电流型漏电保护，安全符合国家标准。
三、系统组成与功能
本装置主要功能是根据要求完成对被加工物料的自动上下料及多模具精确冷冲压过程；首先通过电气控制柜中的触摸屏、PLC、传感器等控制两伺服电机的旋转来控制二维送料部件（十字滑台）运动，二维送料部件（十字滑台）与自动上下料机构（仓库）配合实现被加工物料（铝板）的自动上料、自动送料、自动定位和自动下料功能；其次根据加工要求通过步进电机的转动完成转塔部件中多形状冲压模具的更换动作，并通过气动定位系统对转塔进行精确定位；最后利用冲压系统以及冷冲压模具的联合动作对物料进行精密冲压。
