功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
产品参数
1、产品材质：铝合金精制，采用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
底座、 环套、锥套、 锁紧螺杆。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
C、相贯立体：实验步骤分为实验任务（文字提示任务）—挖孔（选择任意挖孔模型，此时将可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—孔径变化（选择1-4孔径）—后方通孔—选择投影（进入答题界面，在8项中选择此时完成的三维投影图）
2、组合体
A、组合体拼装：实验步骤分为实验任务（文字提示任务）—选择组合体模型（可选8种模型）—拼装组合体（根据选择的模型挑选工具库模型并拖拽组合）—剖切组合体（可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—选择侧面投影（进入答题界面，根据已知正面、水平投影图，在3项中选择正确的侧面投影图）
B、组合体读图：实验步骤分为实验任务（文字提示任务）—选择组合体剖视图（可选8种图）—构建组合体模型（根据选择的模型挑选工具库模型并拖拽组合）—剖切组合体（可在XYZ空间坐标中选择任意面，模型同时切换，并出现一个坐标滑块，根据滑块位移大小，模型出现对应程度的剖切面）—选择左视图（进入答题界面，根据已知主视图、俯视图，在3项中选择正确的左视图）

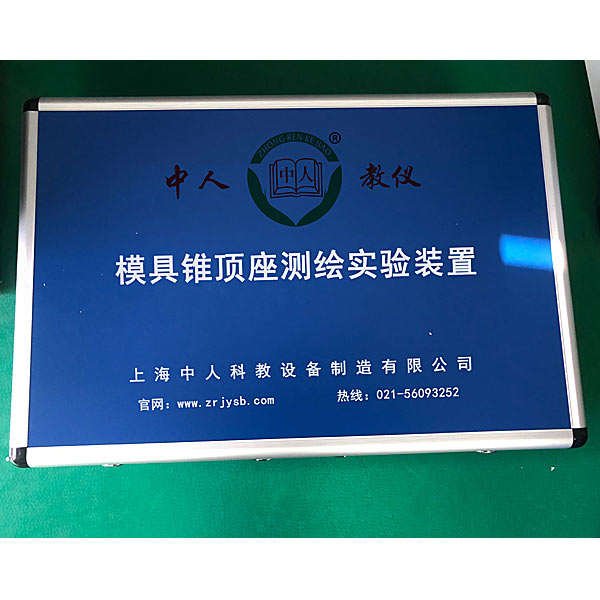

模具锥顶座测绘实训装置,齿轮传动强度设计实验装置
齿轮传动强度设计是《机械设计》课程中重要的章节之一，国内外一直都没有针对齿轮传动弯曲强度和接触强度进行综合测试分析的实验装置，齿轮传动强度综合设计实验台的开发填补了这一空白，为机械类学生深刻理解齿轮传动强度设计原理提供了不可或缺的实验设备。
实验项目内容:
1、实验台机械传动链与部件结构的工作原理的了解、观摩与分析，拆装实验。
2、实验台电气信号控制与传输链的了解、观摩及工作原理的分析。
3、操作实验:
(1)直齿和斜齿圆柱齿轮传动的齿根弯曲强度和齿面接触强度设计计算；
(2)直齿圆柱齿轮和斜齿圆柱齿轮在相同中心距情况下的应力测试与比较分析；
(3)相同转速下不同载荷与等载荷情况下的应力测试与比较分析；
(4)不同转速相等载荷时应力测试与比较分析；
(5)齿轮传动链测绘及受力分析。
主要技术特点:
1.采用接触面无损伤的等效测试法解决测量齿面接触应力的难题，用应变测试法测试齿根弯曲应力填补了国内外空白。
2.轮齿的弯曲应变和接触应变的信号采用无衰减旋转器，使应变信号的采集真实、稳定、可靠。
3.该实验台配备专用综合分析软件,学生可在软件的指导下自主进行齿轮传动强度综合设计，并根据设计参数组装齿轮传动。专 用软件可自动进行数据处理和保存,绘制实验曲线并具有打印功能。
4.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
