齿轮传动强度设计是《机械设计》课程中重要的章节之一，国内外一直都没有针对齿轮传动弯曲强度和接触强度进行综合测试分析的实验装置，齿轮传动强度综合设计实验台的开发填补了这一空白，为机械类学生深刻理解齿轮传动强度设计原理提供了不可或缺的实验设备。
实验项目内容:
1、实验台机械传动链与部件结构的工作原理的了解、观摩与分析，拆装实验。
2、实验台电气信号控制与传输链的了解、观摩及工作原理的分析。
3、操作实验:
(1)直齿和斜齿圆柱齿轮传动的齿根弯曲强度和齿面接触强度设计计算；
(2)直齿圆柱齿轮和斜齿圆柱齿轮在相同中心距情况下的应力测试与比较分析；
(3)相同转速下不同载荷与等载荷情况下的应力测试与比较分析；
(4)不同转速相等载荷时应力测试与比较分析；
(5)齿轮传动链测绘及受力分析。
主要技术特点:
1.采用接触面无损伤的等效测试法解决测量齿面接触应力的难题，用应变测试法测试齿根弯曲应力填补了国内外空白。
2.轮齿的弯曲应变和接触应变的信号采用无衰减旋转器，使应变信号的采集真实、稳定、可靠。
3.该实验台配备专用综合分析软件,学生可在软件的指导下自主进行齿轮传动强度综合设计，并根据设计参数组装齿轮传动。专 用软件可自动进行数据处理和保存,绘制实验曲线并具有打印功能。
4.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。

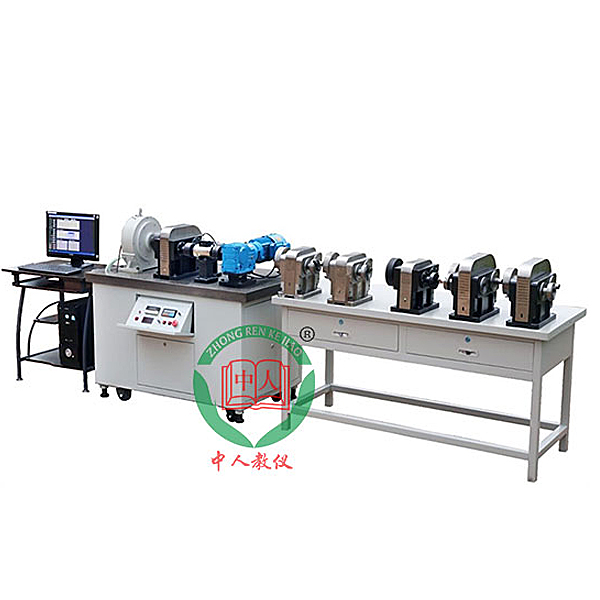

齿轮传动强度设计综合实训台,机械传动方案组合实验台
一、实验项目：
1、典型机械传动装配实训及性能测试实验。
2、新型机械传动装置装配实训及性能测试实验。
3、传动系统组合装配实训及性能测试实验。
4、机械传动方案优化设计性实验。
5、机械传动创意组合设计性实验。
单级传动项目7种；两级传动项目42种；三级传动项目210种；四级传动方案，合计259。
二、基本结构：工作平台机械部分由平板、机柜和各传动模块组成；传动模块由电机、磁粉加载器、轴承支座、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、园锥齿轮传动、蜗杆传动、V型带传动、同步带传动和滚子链传动等十大模块构成，机柜使用优质冷轧钢板经钣金制成；平板采用优质的45钢制造，平板上根据各传动模块的组成需要，铣制连接用的T型槽，电机采用直流伺服电动机，电机通过轴承座连接，安装在平板上；用磁粉制动器作为加载器，它也采用轴承座安装在平板上。
1、主要零部件：
（1）900×480mm平板（带机柜）：1套；
（2）电机组件：1套；
（3）制动器组件：1套；
（4）轴承支座组件：2套；
（5）直齿圆柱齿轮传动组件：1套；
（6）斜齿轮传动组件：1套；
（7）圆锥齿轮传动组件：1套；
（8）蜗杆传动组件：1套；
（9）带传动组件：1套；
