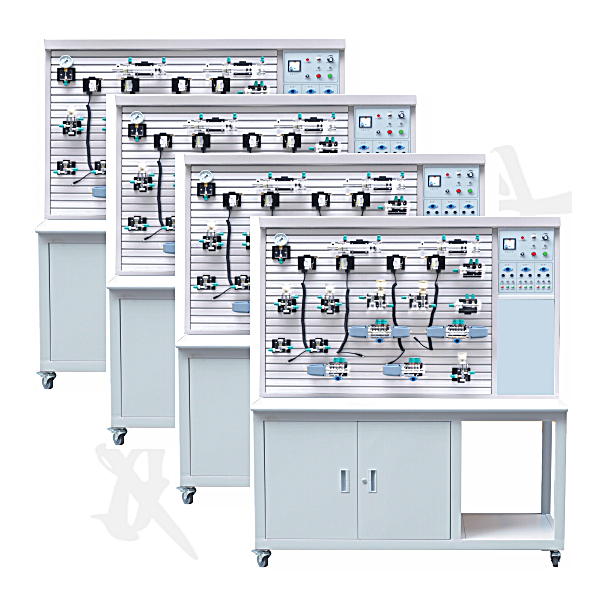

四合一透明液压传动实训台

为了适应在短暂课堂时间内，完成多个液压油路的教学内容。同时对比演示多个不同油路的工作原理。--使油路系统的安装调试有必要的程序且不占用上课教学时间。就必须有多台设备同时工作。
--中人ZRYPL-01D四合一透明液压传动演示系统对实验回路之一进行组合实验时，使80% 的透明液压元件闲置，能否进行利用中人ZRYPL-01D四合一透明液压传动演示系统，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同演示实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。
二、特点
1、 可通过多台不同的实验回路进行对比，加深对液压回路原理的理解。
2、 多台可同时操作运行，运行不同回路。
3、 可只需要一套液压元件，便可同时组成不同回路，节省元件资源。
4、 备全常用液压元件：每个液压元件均配有安装底板，可方便、随意地将液压元件安放在铝合金型材面板上（面板带“T”沟槽形式的铝合金型材结构）。油路搭接采用快换接头，拆接方便，不漏油。
5、 电气控制简单，方便易行。采用独立的继电器控制单元进行电气控制。
6、 实验桌、实验台为铁质双层亚光密纹喷塑结构，实验桌柜内存放液压元件等。
7、液压气压传动设计与控制虚拟仿真软件

本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，界面设有首页、帮助、全屏、元件认知、回路搭建、关键元件测试、典型系统测试界面。
1.元件识别采用了自动播放的形式，介绍了设备上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等
2.元件拆装分为学习模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习模式中提示拆卸顺序，高亮显示，考核模式时拆卸与安装均无提示，拆装顺序出错时，将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构建设有单向阀（液控、锥阀芯、球阀芯）、换向阀主体结构（O型、Y型、H型）、液压缸（拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的构建，每种构建实验都采用了图形化的方式，通过拖拽设定好的图形，进行构建，图形库中有混淆图形。

四合一透明液压传动实训台,机械传动方案组合实验台

一、实验项目：
1、典型机械传动装配实训及性能测试实验。
2、新型机械传动装置装配实训及性能测试实验。
3、传动系统组合装配实训及性能测试实验。
4、机械传动方案优化设计性实验。
5、机械传动创意组合设计性实验。
单级传动项目7种；两级传动项目42种；三级传动项目210种；四级传动方案，合计259。
二、基本结构：工作平台机械部分由平板、机柜和各传动模块组成；传动模块由电机、磁粉加载器、轴承支座、直齿圆柱齿轮传动、斜齿圆柱齿轮传动、园锥齿轮传动、蜗杆传动、V型带传动、同步带传动和滚子链传动等十大模块构成，机柜使用优质冷轧钢板经钣金制成；平板采用优质的45钢制造，平板上根据各传动模块的组成需要，铣制连接用的T型槽，电机采用直流伺服电动机，电机通过轴承座连接，安装在平板上；用磁粉制动器作为加载器，它也采用轴承座安装在平板上。
1、主要零部件：
（1）900×480mm平板（带机柜）：1套；
（2）电机组件：1套；
（3）制动器组件：1套；
（4）轴承支座组件：2套；
（5）直齿圆柱齿轮传动组件：1套；
（6）斜齿轮传动组件：1套；
（7）圆锥齿轮传动组件：1套；
（8）蜗杆传动组件：1套；
（9）带传动组件：1套；
（10）同步带传动组件：1套；
（11）滚子链传动组件：1套；
（12）半联轴器：4个；
（13）Ø14×30mm弹性柱销：12个（与联轴器相配）；
（14）压力传感器座（低）：2个；
（15）压力传感器座（高）：1个；
