一、主要技术参数
1、电源AC 220V 50HZ
2、直流电源：输入AC 220V，输出DC 24V/2A
3、无油静音空气压缩机：工作电源：AC220V；电机功率：780W公称容量30L；
额定输出气压0.8Mpa，噪音：58分贝
4、实训装置外型尺寸：1500mm×650mm×1700mm
二、主要特点

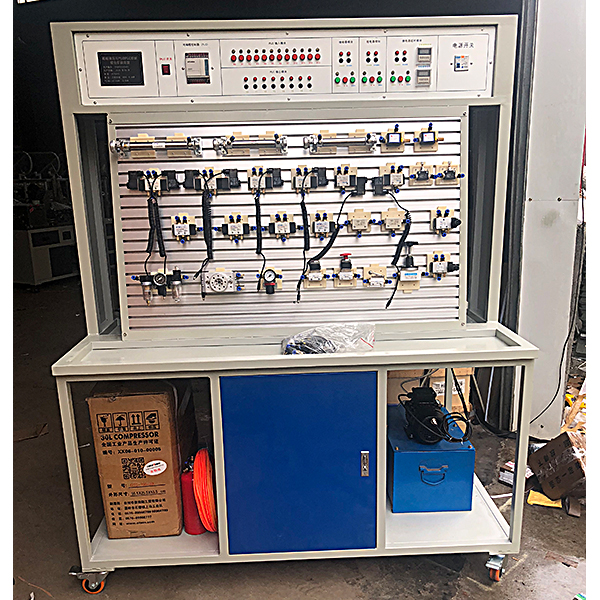

1、主要由实训桌、实训台、气动元件和电器控制器件等组件组成。
2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌抽屉内存放液压元件等。
3、配备工业用常用气动元件，且均配有过渡底板，可方便、随意地将元件按插在实训台面板上（面板带“T”沟槽形式的铝合金型材结构）。回路搭接采用快换接头，拆接方便快捷。
4、实训气源压力低，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手动、自动、顺序等控制功能。
5、实训控制单元采用独立的继电器控制单元进行电气控制。
6、液压气压传动设计与控制虚拟仿真软件
1.元件识别采用了自动播放的形式，介绍了设备上的邮箱、液位计、油泵机组（此处介绍弹出液压符号、原理与介绍，点击确定进入下一项介绍）、阀架、压力表、传感器等
2.元件拆装分为学习模式与考核模式，内置电磁换向阀、板式溢流阀、柱塞泵、过滤阀、电液伺服阀，学习模式中提示拆卸顺序，高亮显示，考核模式时拆卸与安装均无提示，拆装顺序出错时，将不能再进行下一步的拆装。工具栏内设有可拖拽的密封件、泵、阀、滤油器、六角扳手、管钳、活扳手、呆扳手、M5螺丝。
3.液压元件构建设有单向阀（液控、锥阀芯、球阀芯）、换向阀主体结构（O型、Y型、H型）、液压缸（拼装柱塞、双作用单出杆、双作用双出杆、单作用双出杆、单作用单出杆）等的构建，每种构建实验都采用了图形化的方式，通过拖拽设定好的图形，进行构建，图形库中有混淆图形。
气动控制实训装置,齿轮传动性能综合性能测试实验台
实验内容
齿轮减速器传动效率测试
设备结构
实验桌采用铁质双层亚光密纹喷塑结构，平板台面，铝质面板。设有带锁柜子，可放置配件及资料等。实验桌还设有四个带刹车万向轮，便于移动和固定。
技术参数
1.输入电源：单相三线 AC220V±10% 50Hz
2.直流调速电机1台：额定功率600W，调速范围 0～1200r/min
3.磁粉制动器1台：额定转矩50N·m
4.角位移传感器脉冲数：1000P，1个可精确的测量电机的转速
5.称重传感器2个：额定载荷5kg，灵敏度1.0mV/V；额定载荷50kg，灵敏度1.0mV/V
6.计算机测试分析软件：具有数据采集、测试分析、曲线拟合、保存并打印实验结果等功能。可测量转矩、转速、效率等参数的实时数据，并拟合绘制出效率曲线等，各曲线坐标可任意设置。
7.外形尺寸：约700*600*1200mm
8.虚拟仿真教学系统
机械实训安全教育虚拟仿真软件：本软件基于unity3d开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分2种围栏高度与开口大小），选择进入后，镜头前弹出GB23821-2009《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验，最终一步为正确做法。
B、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
