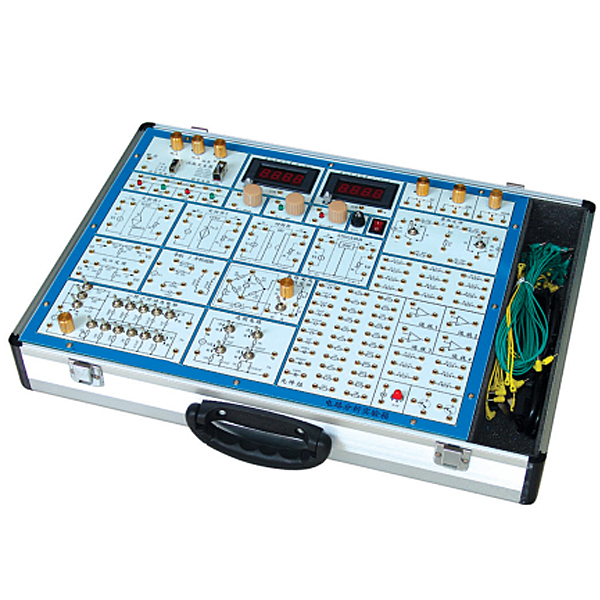

电路原理分析实验装置

 系统组成
（1）电源输入：AC220V±10% ，50HZ

电源输出：固定输出±l2V/0.5A，±5V/0.5A；可调输出0V～±l2V/0.5A， 均有短路过载保护，自动恢复功能。

电流输出：0～l00mA.

（2）函数信号发生器
    波形：正弦波、方波、三角波
    频率范围：0HZ～100KHZ，分四档连续可调
    幅值：方波、正弦波、三角波 （峰-峰值：0～10V）
 （3）1只数字电压表，分0～2V、0～30V二档；

1只数字电流表，分0～2mA、0～200mA二档，精度为0.5级；

可同时满足多 个测试点电压、电流的动态监测。
 （4）器件库：有l～2W电阻22只、电容7只、二极管(稳压 管)3只、不同阻值电位器3只、可扩展器件接插孔18只、三极管二只、6.3V指示灯1只、运放4组。

器件库主要是帮助学生自已设计实验电路，提高学生的动手能力、设计能力，为开放性实验提供平台。

（5）系统配有“电路设计与仿真软件”。帮助学生在自行设计实验电路时先进行仿真试验，以提高设计成功率。

（6）铝合金保护箱，坚固耐用，样式美观、大方。

（一）特点

1、提供一个交互式、图形化的学习环境可将电路理论视觉化，帮助学生巩固对公式和方程式的理解。实现学生在理论、仿真、实验室实验之间的无缝移动

2、提供了30多个元件库，数千种仿真元件资源。

3、提供了数十种仪器仪表资源和信号激励源。

4、可实现电子电路，单片机、ARM、EDA、plc、变频器等的仿真。

电路原理分析实验装置,模具实训装置

一、概述
本公司研制开发，集设计、测试、创新于一体的多媒体综合实验设备，适用于《冲压模具设计与制造》、《冲模设计应用实例》等课程。《冲压模具设计与制造》是模具设计与制造专业的一门主干专业技术课。本课程是以教育部高教司《关于加强高职高专人才培养工作的若干意见》等文件对高职高专人才培养的要求为指导思想。以培养学生从事冲压模具设计与制造工作能力为核心，将冲压成形加工原理、冲压设备、冲压工艺、冲模设计与冲模制造有机融合，采用多种素材和媒体手段，系统地分析了各类冲压工序的成形规律、成形工艺设计与模具设计。重点讲述典型冲模（冲裁模、弯曲模、拉深模）的设计与制造，适度介绍了多工位级进模设计与制造。实验装置采用冲压模具设计多媒体软件用电脑动画语音演示模具结构功能和原理，同时配合实物模具模型；科源多媒体软件包含32件冲压模具动画内容；实验装置采用32件模型和32块说明模块板供学生使用；模型和模块板可随课程内容需要进行更换操作。
二、产品特点
1、冲压模具示教台采用P4电脑主机一台、17寸显示器一台、鼠标、键盘各一个。
2、利用冲压模具设计多媒体软件界面，用动画生动演示模具结构功能和原理、并且采用语音讲解各种模具学,生实现理论与实际的紧密结合。
3、利用模块板文字图表说明文件，指导学生独立分析模具结构和运动方式，培养看图识图分析能力。
4、利用实物模具模型让学生深入了解模具组成和结构原理，增加学生设计与分析课程内容，培养学生的创新意识。
5、实验装置采用32件冲压模具模型和32块文字图表板，分别介绍各种塑料模具的功能和结构及用途与作用。
6、本装置采用组件式结构，更换文字图表板和模具模型便捷，如需扩展功能或开发新实验，只需添加文字图表板和模型即可，永不淘汰。
三、主要技术参数
1、工作电源:单相220V交流电源。
2、结构:实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境:温度-100-+400C。
4、整机功耗:＜0.5KW
5、实验台外形尺寸:1600×750×1750mm
