摇臂钻床电气实训装置

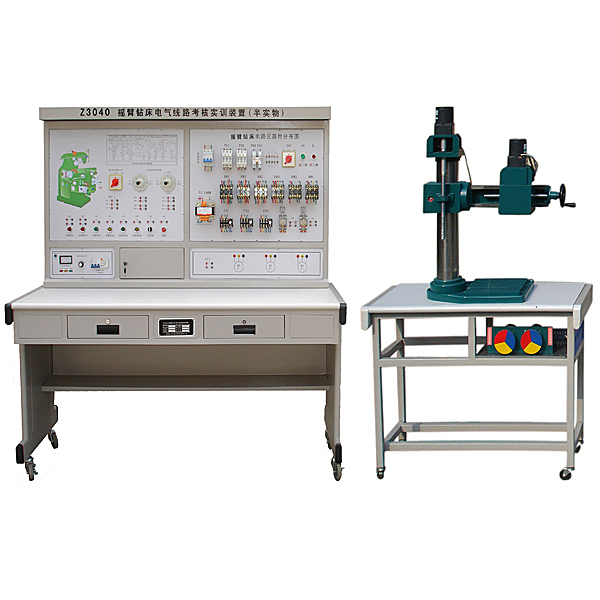

摇臂钻床电气技能实训装置（半实物）增加了Z3040B摇臂钻床仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1．Z3040B型摇臂钻床半实物仿真模型是参照实际Z3040B型摇臂钻床的功能，并按一定尺寸比例缩小的设计；

2．本套装置电气部分的操作，能实现Z3040B型 摇臂钻床各种运动，它包括：主轴正反转、摇臂升降等运动；

3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同；

5．通过故障设置，可以使学生能真实的了解到故障点与实际机床的联系，使学生掌握实际的电气线路维修保养的动手能力；

6.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

3、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对镗床的故障排除；

5．设置故障点，作为维修电工的技能考核装置。

故障设置：

1．照明不亮；

2．电源指示不亮；

3．主轴电机M1点动；

4．主轴电机M1不转；

5．时间继电器线圈断开；

6．立柱的夹紧失效；

摇臂钻床电气实训装置,镗床电路实验装置

一、概述

卧式镗床电路实验台是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实验设备。可用于课堂演示、机床电气控制原理性操作及实验实习。由于设备均采用实际电器，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时以高层次维修技能训练提供了有效的设备，达到了耗资少、教学效果显著的目的。

二、适用范围

本装置适用于T68型卧式镗床电气控制的模拟与T68型卧式镗床电气故障排除的技能考核。

三、技术性能

1、输入电源：三相四线（~380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔<4000m
3、装置容量：＜1KVA
4、 外形尺寸：1410mm×725mm×1535mm

四、装置的基本装备

1、电源控制面板（铝质面板）
（1）交流电源（带有漏电保护措施）
提供三相交流电源（380V）
（2）人身安全保护体系
屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即告警并切断电源，确保实验进程安全。
屏上装有一套电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2、主令控制及图示板（铝质面板）
面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。
面板上印有T68型卧式镗床立体示意图，可以很直观地看出T68型卧式镗床的外形轮廓。
3、元器件安装板
面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。
