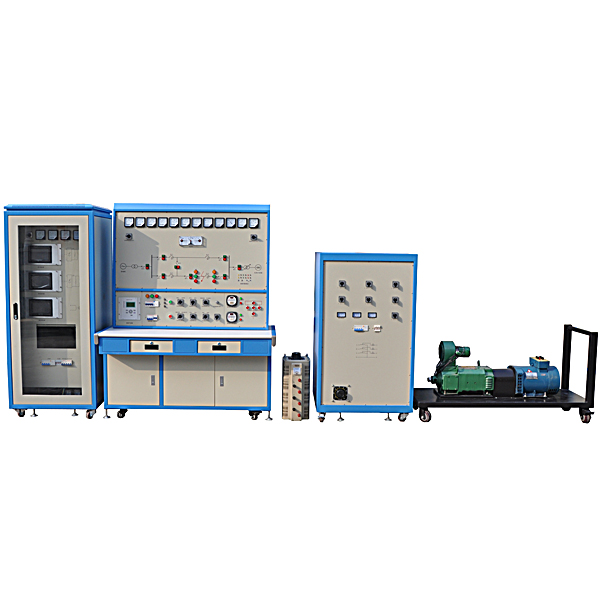

电力系统综合自动化技能实训装置

设备入口均设有漏电保护器。

整个实验系统控制电源（包括继电器辅助电压）均采用安全电压以内的直流24V电源。实验信号要求按照电力系统二次标准输出，且严格控制输出功率，杜绝触电隐患。

1、发电机组控制屏

发电机组控制屏与发电机组相连，完成发电机组的励磁调节、调速及系统并列功能，为发电厂自动化提供条件。

发电机组控制屏由测量仪表单元、调速系统、励磁系统、准同期装置、一次接线图、三相模拟断路器、互感器、励磁整流模块、调速整流模块等组成。

测量仪表单元：包含直流电压表、直流电流表各2只，分别指示原动机电枢电压和电流、发电机励磁电压和电流；交流电压表2只，分别指示机端电压和系统电压；频率表两只，分别指示机端频率和系统频率；三相有功功率表1只，三相无功功率表1只，分别指示发电机组有功和无功负载。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量低于10kVA，电流小于20A。

2、电力系统综合自动化实验系统（实验台）

电力系统综合自动化实验系统实验台提供了一个典型的电力系统运行一次主系统。

实验台由模拟一次主系统、多功能微机保护装置、短路设置模块、指示仪表等构成。

设备运行参数：

设备工作电压为AC380V、50Hz。进线为三相五线制。

设备允许工作环境温度至少在-10℃－+40℃范围内。

设备允许环境相对湿度不低于85％（25℃）。

设备整机容量低于10kVA，电流小于20A。


电力系统综合自动化技能实训装置,发动机电子燃油喷射实训装置

一、产品简介
该设备采用发动机电子燃油喷射系统实物制作，充分展示电子燃油喷射系统的组成结构和工作过程。
适用于学校对发动机燃油喷射系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的发动机燃油喷射系统，充分展示燃油喷射系统的组成结构和工作过程。转动曲轴位置信号轮，可分别演示电子燃油喷射工作过程。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照电路图和实物，认识和分析电子燃油喷射系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测电子燃油喷射系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.示教板安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
5.示教板面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷塑工艺处理，带自锁脚轮装置，示教板底座上配有40cm左右的桌面，方便放置资料、检测仪器等。
6.示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
7.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器：点击进入后自动跳转到edrawings界面，模型均为三维模型，通过点击零部件显示零部件名称，可360°全方位旋转、放大、缩小、平移，同时可通过移动零部件功能，将整个减速器进行拆卸组装，同时可以选择主页按钮回到减速器最初始的状态。圆锥齿轮减速器、一级圆柱齿轮减速器增加了插入横断面功能，可自由拖动横断面观察减速器内部结构。
B.轴系结构的设计及虚拟拆装界面可选零件认知、拆装演示、实战操作。
1、零件认知：内设斜齿轮、无孔端盖、联轴器、联轴器键、轴、齿轮键、带孔端盖、轴套、深沟球轴承的三维模型与零件名称，任意零件均可进行360°旋转
2、拆装演示：内置2个案例，将鼠标移动到某一零件位置时（底座与轴承座除外），该零件自动放大，并显示零件名称，设有拆卸与装配按钮，功能由软件自动完成轴系结构拆卸与装配。三维场景均可进行360°全方位旋转、放大、缩小、平移。
