一、产品概述

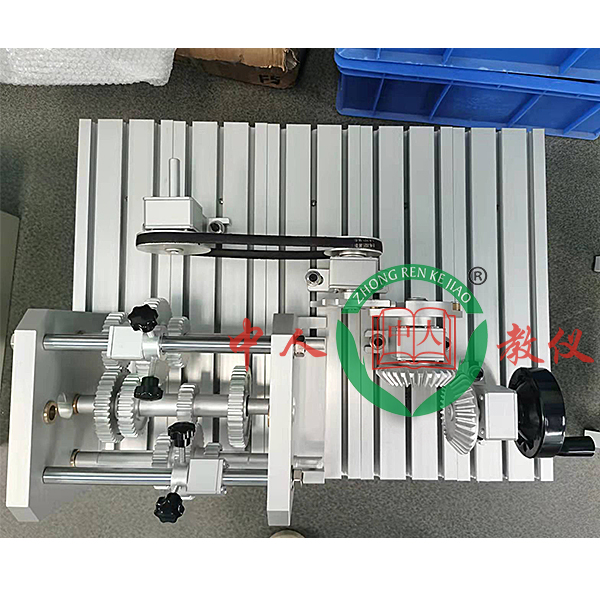

该实验台用于高等学校机械类专业开设“机械系统传动方案创新组合设计分析实验”，以培养学生综合设计能力、创新能力和工程实践能力为基本价值取向的新型现代实验设备。该实验台运用全新的创新设计理念，将机械传动装置分成若干模块，可根据实验教学要求，进行多样化选择、拼装和测试，变型功能强，是智能化的综合性实验设备。
二、机械创新组合实验平台实验项目:
1、机械系统传动方案设计 2、机械系统拼装实训 3、机械系统运动分析 4、机械系统创新组合的分析
三、实验内容
1、机械系统传动方案设计：（1）传动类型的选择（2）传动顺序的安排（3）传动比的分配（4）特性参数的计算
2、机械系统拼装实训：
（1）典型单级机械传动传动方案拼装实验：V 带传动 滚子链传动 圆柱齿轮传动 圆锥齿轮传动、蜗杆蜗轮（上置式）传动 蜗杆蜗轮（下置式）传动、槽轮机构传动 单十字万向联轴器传动
（2）典型多级机械传动传动方案拼装实验：变速器传动（参照CA6132 精密车床九速变速器设计）。
（3）典型多级机械传动传动方案组合及创新实验：锥齿轮—变速器—链—槽轮组合传动、变速器—带组合传动、链—槽轮组合传动、带—链—槽轮组合传动、锥齿轮—槽轮—带组合传动、锥齿轮—槽轮—链组合传动、带—槽轮组合传动、链—槽轮组合传动等。
3、机械系统运动分析：机械传动原理与特点分析、机械系统稳定运行条件分析
4、机械系统创新组合的分析：对比分析不同组合传动的特点
五、机械创新组合实验平台主要配置及技术参数如下：
1.箱内大部分零件采用硬铝合金精制，加工精度高，使用轻巧方便。
便携式机械传动组合实验装置,智能滑动轴承实验装置
主要技术参数：
1、电机功率：600W；
2、测速范围：0─500转/分，
3、负载范围：0─300kg；
4、管路压力传感器8个（0.6Mpa），载荷传感器1个（0-500kg），测力传感器1个（5kg），传感器精度：±0.2％（读数）；
5、圆柱滚子允许最大工作转速为300rpm；
6、允许最大加载力为300kg；
7、轴瓦内直径d=75mm；有效长度L=100mm；
8、外形尺寸：170×500×650mm；
9、重量：52kg
基本配置：
1、调速电动机1个；
2、管路压力传感器8个，载荷传感器1个，测力传感器1个，
3、弹性加载装置、测试数据装置一套，测试软件一套，多媒体软件光盘一个，随机工具一套，机罩一个。
实验内容
1、观察滑动轴承的结构，测量其径向油膜压力分布和轴向油膜压力分布；
2、测定其摩擦特征曲线，特别低转速能进行演示，能观察并计算油膜厚度。
性能特点：
1、智能动压实验台可进行全自动检测；
2、对性能参数变化曲线进行自动绘制；
3、有油膜压力分布曲线的虚拟仿真；
4、摩擦状态的观察；
5、径向、轴向油膜压力分布和摩擦特征曲线的实测；
6、采用弹性加载系统，能有效减小主轴轴颈的变形；
7、采用轴承钢承载环，有效地阻止了轴瓦变形并提高了检测数据的真实性；
