一、产品概述
本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；--可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。
二、系统结构与组成

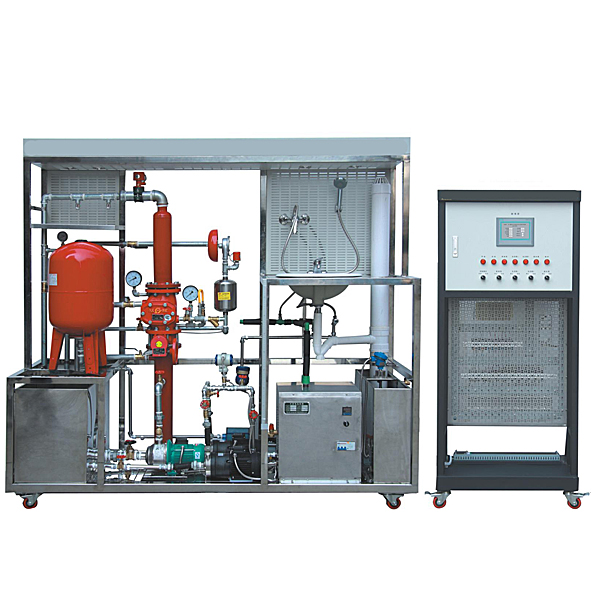

给排水对象模型整体采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。
生活给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。
消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。
热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。
排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
给排水自动控制系统主要有电气控制柜、触摸屏、操作开关、工作状态指示灯、plc控制器、变频器、低压电气、水泵、水表、传感器（浮球式液位计、压力开关、水流指示器、信号蝶阀、压力变送器）、组态监控软件等组成。通过控制系统可实现给排水系统的自动化控制功能。
全室配置一套教学课件：系统内置至少13种处理器相关实验项目，支持编程软件导出的指令。在实验中可观察到处理器的运行情况且在运行或者停止时需要使用运行/停止开关，在面板上还有电源、运行状态、内部电源、错误4盏仿真状态指示灯模拟运行状态，且在面板上还可查看导入的编程指令，支持重复加载程序功能。可进行绘制矩形、圆形、圆角矩形、直线、带箭头直线以及输入文字，同时还可以进行清除以及删除等操作，能够进行逻辑电路电气元件间的连线、删线、清空连线、恢复连线以及线材规格选择，内置仿真VFD，可以设置VFD的参数，提供专业的项目任务教学内容，任务内容有：编写工作流程图、电路接线图纸绘制、电路接线、编写程序、故障诊断等。控制器三维仿真教学模块：本课件可通过内置控制器程序编程界面编程并可写入虚拟控制器中控制3D仿真模型。可模拟控制不少于20个3D仿真模型。还可监控虚拟控制器状态，当部件卡住时可使用复位功能复位。具有分步式教学功能，从易到难教学。
用电安全与触电急救仿真教学软件：软件采用二维与三维结合的虚拟画面，教导学生用电的安全和急救方法，软件内设有单相触电、两相触电、跨步触电、低压触电急救、高压触电急救、人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法等原理讲解与教学，单相触电分维修带电断线、维修插座触电、室外触电等原理演示。低压触电和高压触电教学主要为学生讲解演示如何解救处于低压触电或者高压触电时的人，人工呼吸救护法、牵手呼吸救护法、胸外心脏按压就护法采用采用3D虚拟仿真技术展示，经过渲染和润色，使模型看起来与真实部件一般无二，画面逼真。通过实训能够对学生进行实训室安全用电教育，提高学生的安全意识，使学生学会一些自救的方法，让学生在遇到危险时能采取一定的安全措施，保护自己，以及熟悉各种电气事故产生的原因和处理电气事故的实用操作措施，减少电气事故的发生。
给排水实验装置,消防电梯教学实训装置
电梯系统逻辑控制则由plc完成（可联机），PLC采用的是日本三菱公司的，其输出方式为继电器输出形式。通过主机上配有的RS422或RS232接口，可实现PLC与PC机的通讯。使用GX-Developer软件，可直接在PC机上用梯形图编程、调试，直观易学，便于初学者掌握；此外也可用FP编程器II进行指令编程，现场直接调试。
透明仿真教学电梯整套配备：
1、主电梯模型——包括三菱FX3U-48MR型可编程控制器（PLC）；
2、PLC外设专用通讯电缆；
3、三菱编程器操作手册；
4、三菱PLC专用编程工具软件；
5、教学电梯使用说明书。
电梯的基本结构：
1. 机房部分：减速电机实现电梯上下走动。
2. 井道部分：包括导轨、对重机构、轿厢、楼层召唤指示控制器、曳引绳、导向轮、一层平层感应器、上（下）限位开关、上（下）极限开关、随行电缆、轿厢控制器、缓冲器等。
3.电气控制部分：电源空气开关（漏电脱扣器）、DC24V驱动电源、PLC可编程控制器、接线端口电路板。
电梯轿厢位置检测和电气选层信号由安装在轿厢顶上和各层站的双稳态磁性开关得到，从而摆脱了以往靠继电器和接触开关等有触点器件控制的庞杂线路系统，优化了线路，大大地提高了系统运行的可靠性，同时也便于检修.
A. 轿厢、对重用弹簧缓冲装置
缓冲器是电梯极限位置的安全装置，当电梯因故障，造成轿厢或对重蹾底或冲顶时，轿厢或对重撞击弹簧缓冲器，由缓冲器吸收电梯的能量，从而使轿厢或对重安全减速直至停止。
B. 终端极限开关安全保护系统
在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控，轿厢发生冲顶或蹲底时，终端极限开关切断控制电路，使轿厢停止运行。
C.消防迫降与消防联动动作通道
D.电梯与扶梯安装与检修虚拟仿真软件：软件采用三维仿真的形式，培养学生的动手能力，软件基于C#和JS语言编程设计，软件内的模型均采用3D模型，由3Dmax制作而成，并经过渲染和润色，使模型看起来与真实部件一般无二，设有工具库、部件库、劳保用品库，内部工具可选，可恢复默认位置与放弃步骤，可进行以下三维实验：检修装置安装位置操作、检修速度答题、检修操作、安全钳安装、测量安全钳与导轨工作面的间隙、调整间隙操作、扶梯梯级安装、梯级辅轮安装、紧固梯级操作、梯级安装检查、选定地坎槽中心线、地坎其余组件拼装。
