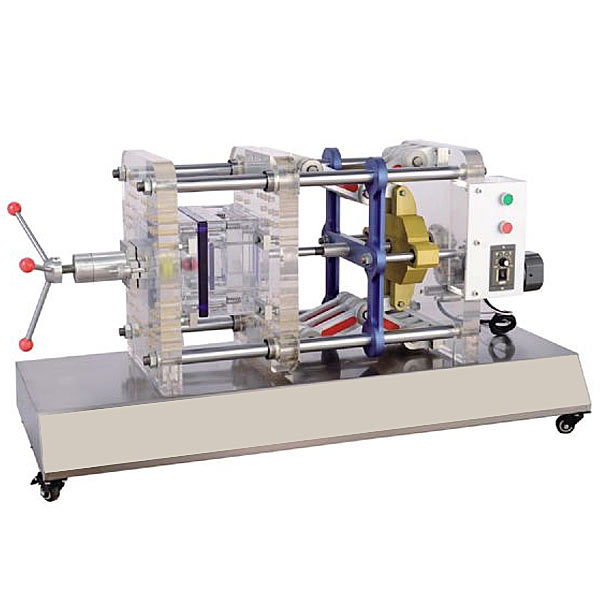

本机是对生产用机进行了微缩和改进，具有体种小、可随意移动，适用于课堂教学提供给模具设计与制造人员认证模具运动与成型分析微型实验台。该产品包括开模、合模机构顶出机构、机身、控制系统和加料装置。具有结构简单，操作方便，玩噪音无污染，并且可采用220V电压，可在任何有电场所使用，有受工业用电的限制；填补了模具教学中无实验
用机的空白。能在实验中看到模具的运动过程，从而将理性转变为感性知识。
本套注塑模拟机不需要加任何原材料，即可进行注塑机的结构原理演示实验，操作简单地，直观且容易理解，提高趣味性。学生进行操作，安全可靠，是模具基础教学中良好的教学设备。
二、技术参数：
1、交流电源：单相220VAC 50HZ
2、配套模具尺寸：240x150mm
3、演示台尺寸（mm）：1200x500x600
4、整机重量：约70kg
三、配套注塑模：（选配）

序号	产品名称	型号规格（mm）	序号	产品名称	型号规格（mm）
1	单分型面模	240×150	7	斜导柱模	240×150
2	双分型面模	240×150	8	哈夫模	240×150
3	潜浇口模	240×150	9	斜顶模	240×150
4	顶出先复位模	240×150	10	旋转牙纹模	240×150
5	推板模	240×150	11	热流道模	240×150
6	二次顶出模	240×150	12	弯管模	240×150

四、单片机、plc可编程设计与控制虚拟仿真软件
本软件基于unity3d开发，内置任务书与实验提示，采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维墙体上画有电气图。
1.设备元件组装：根据高亮提示，找到元件控制架，可从元件库中按电气元件布局图拖拽元件安置到元件控制架上，元件库设有控制面板、开关电源、微型继电器、PLC、变频器、步进电机、交流电机、伺服电机、伺服驱动器、步进驱动器、接口板、操作面板、断路器、伺服电机接口、数显电压表，选择错误时有提示。
2.技术指标测量：选择万用表检查伺服电机连接线、带BOP面板的伺服驱动器，左右按钮调至欧姆档，拖拽黑红表笔分别插入R、S、T、U、V、W、接地相测试阻值，根据高亮提示，在场景中找到电源开关，拖拽电笔或万用表进行测量电源是否打开。
3）电器元件连接：根据电气接线图，连接好电源线、控制线，高亮提示接口，将驱动器、接口板、动力线、伺服电机、编码器、PLC、继电器按顺序连接好，打开总电源开关、伺服电源开关、故障电路开关后，提示故障代码，从三项中多选故障原因。
4）参数调整测试：电源合闸进行调速，按任务书要求设置驱动器参数，进行点动控制/模拟量调速/多段调速控制，观察三维伺服电机运动控制。选择6条PLC程序选择任意一种然后进行伺服驱动器模拟量调速，PLC参数可调，设置好驱动器参数，进入三维伺服电机运动控制界面及电气显示界面，操作面板设有伺服启动、低速、中速、高速、伺服停止、扭矩限制、异常重置、正转/反转选择、0-10滑动控制（电气面板实时显示数值）。
5）巡视伺服系统口罩机三维虚拟仿真机，观察其结构，可注入故障点，多选故障原因，进行故障定位，将故障原因与对应的检测及定位方法连线，选择正确后进行故障排除，将故障原因与对应的解决方法连线。
