机电液气综合实验装置

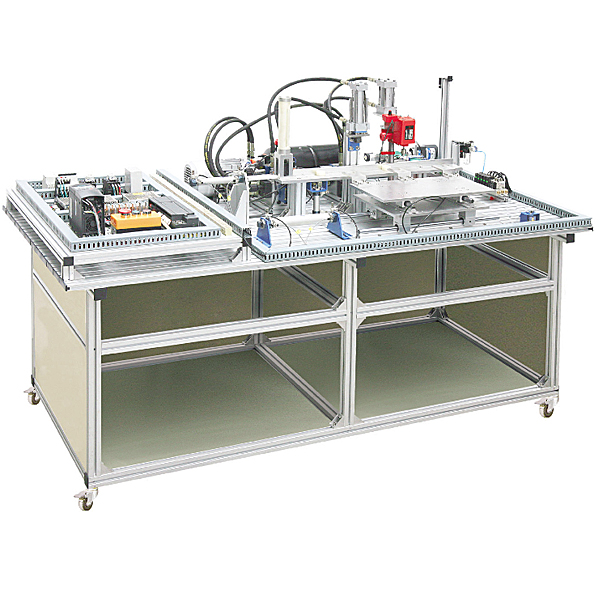

机电液气实验台为铝合金型材结构，在上面可安装上料单元、间歇式传送及夹紧单元、冲压单元、钻孔单元和分拣单元，并配有主机、变频器、触摸屏、、三相异步交流电机、交流减速电机、直流电机、液压机系统、钻机及其液压进给系统、气压传动系统等，构成一个典型的机电气液综合应用系统。可以进行典型机电气液一体化系统的安装、液压气动管路安装、电气控制线路布线、触摸屏与plc编程及调试、整机调试及运行等技能训练，从而使学生掌握机电气液的相关知识和技能。

参数及性能

1.工作电源：三相五线～380V±10%
2.外形尺寸：1400mm*960mm*750mm
3.微型液压动力源：额定功率 735W；额定排量 1.6mL/r；额定压力 6MPa
4.静音空气压缩机：工作电源AC220V±10% 50Hz，输入功率0.68kW，公称容积24L，额定流量：116L/min，额定输出气压1MPa

根据项目教学，主要完成的工作任务如下：

任务一：设备安装与调整
(1)上料、传送、夹紧、分拣等自动化机构的安装与调整；
(2)PLC、变频器、漏电断路器、开关电源等电气部件的定位安装及调整；
(3)气动部件的安装与调整；
(4)液压部件的安装与调整。

机电液气综合实验装置,机械系统集成及参数可视化分析实验台

一、主要特点
1、可设计和拼装40种以上空间和平面安装的机械传动系统；
2、传动部件模块化设计便于安装；
3、传动部件库种类齐全，可使学生对传动形式较全面的认识；
4、利用检测分析软件可实时检测分析机械系统传动参数，并从其变化规律中对系统的性能、安装状况、运行工况进行分析，并由此对系统设计和安装进行调整；
5、教学软件为学生提供了实验背景说明和实验台介绍，具有多媒体教学功能；
6、可利用分析软件的开放平台，使用者可自行数据处理；
7、模块化设计，提供平面及空间组装平台，备有各种部件库及各种系统组合方案，启迪学生创新思维。
8、配有测力及角、直线位置传感器和专用检测系统，可测试机械系统有关参数；
配有综合性软件(包括机械系统参数及效率实测和可视化设计要点提示，背景资料库等
9、本产品为高等院校教学及研究学习机械设计提供了便捷的实验创新设备；
