变电站综合自动化实验装置

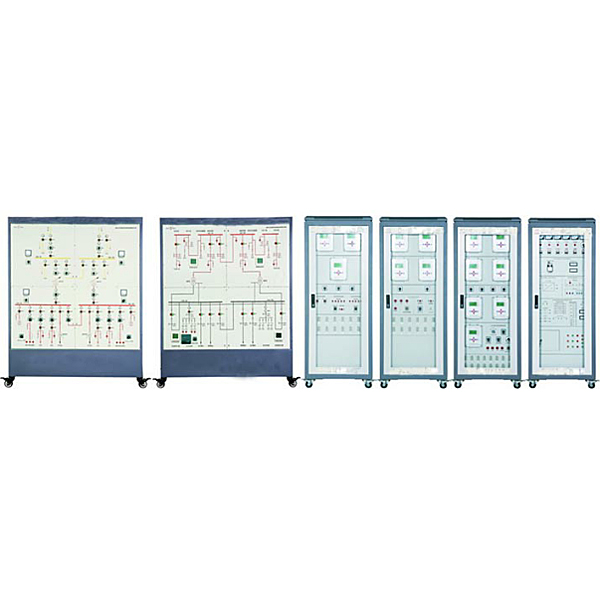

该系统由一次系统屏、二次保护柜、变电站后台系统三部分组成。一次系统采用典型的110kV变电站工程为模型，设两台主变，均为有载调压型；设两路进线，110kV侧和10kV侧采用单母分段,35kV侧采用单母分段带旁母接线。二次部分全部采用微机型继电保护装置和测控装置，分为四个保护柜安装；能上传数据，接受监控主机命令，完全满足“四遥”功能和远动的要求。同时采用多串口卡，很好地解决了保护装置与后台系统间通讯瓶颈问题。

二、 特 点

1. 设有典型完整的一次系统，开关、刀闸采用不同类型开关操作，互锁设置完备。 电气回路可设置多种类型故障；

2. 二次继电保护装置配置完整；

3. 间隔层设备性能良好，运行可靠；

4. 通信系统具备独立的通信信道，满足无人值班要求；

5. 成套性好，一次系统、二次系统、监控系统配置齐全；

6. 开放性强，保护测控装置采用标准通讯协议，软件系统采用工业组态软件，开放协议。

三、实训项目

线路保护类

(1) 系统正常﹑**﹑***小运行方式

(2) 电气系统短路

(3) 微机保护装置基本功能测试

(4) 微机定时限过电流保护

(5) 微机无时限电流速断保护

(6) 微机带时限电流速断保护

变电站综合自动化实验装置,仪表自动化实验台

一、实训装置特点
被调参数囊括了工业上常用的液位、温度、流量、压力四大参数；
执行器中既有调节阀仪表类执行机构，又有变频器、调压模块等电力拖动类执行器；
系统除了改变调节器的设定值作阶跃扰动外，还可以在对象中通过手操作阀制造各种扰动；
一个被调参数可用不同动力源、不同的执行器、不同的工艺线路下可演变成多种调节回路，以利于讨论、比较各种调节方案的优劣；
能进行多变量控制系统及特定过程控制系统实验；
各种控制算法和调节规律在开放的实验软件平台上都可以控制；
实验数据及图表在MCGS软件系统中很容易存储及调用，以方便实验者进行实验后的分析与比较；
在信号的处理上，还预留了整套的信号接口，可用于以后系统的扩展，如：现场总线、DCS等控制系统；
在可以运用MCGS强大的软件体系，组建一个小的局域网控制。
在整体实训装置中，设有温度故障排除功能、调节阀故障排除功能、卡件故障排除功能等
