自动生产线考核实训装备

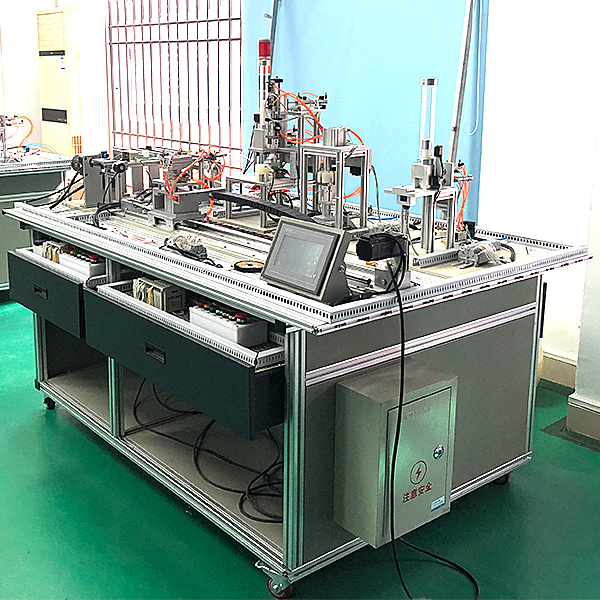

该实训装置是根据各大专院校培训学生光机电一体化控制理论、职业能力考核和技能竞赛的实际需要研发生产的、符合自动化教学与实践的光机电一体化实训装置。该实训装置囊括了机电一体化等专业学习中所涉及的机械、传动、气动、传感器、plc、变频调速、人机界面、网络通讯等丰富的电气控制技术，是专门为职业技术院校、技工学校、职业技术学校、职业教育培训机构等而设计的典型的机电一体化培训产品。适合于机械制造及其自动化、机电一体化、机械电子工程、电气工程及自动化、自动化工程、控制工程、计算机控制技术等教学和培训。它提高学生动手能力和实践技能而设计的实用性很强的实验设备，是机电一体化专业教育培训的理想设备。

二、特 点

实训系统由五个单元组成，分别为：供料单元、输送单元、加工单元、装配单元和分类单元，控制系统选用西门子PLC进行控制，具有较好的柔性控制，即每单元各有一套PLC控制系统独立控制，在基本单元模块培训完成以后，又可以将相邻的两个单元、三个单元…直至五个单元连在一起，学习复杂系统的控制、编程、装配和调试技术。

三、技术指标

1、交流电源：三相五线 AC 380 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=1980mm×960mm×1500mm；

4、整机功耗：≤1.5 kVA；

5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

自动生产线考核实训装备,基础零件测绘实验装置

功能：
1、机构组装训练；
2、机构零件尺寸测量训练；
3、机构装配图绘制训练；
4、机构零件图绘制训练；
产品参数
1、产品材质：铝合金精制，采用数控机床精加工并经阳极氧化工艺制作（不接受翻砂粗制工艺），各个零件均需装到铝合金测绘箱内，内置缓冲嵌入式材料格挡；
2、为方便安全测绘箱子尺寸：约365×265×120mm
3、详细配置：
标准件测绘 螺丝、螺栓，轴的尺寸公差与极限 轴、套类，孔的尺寸公差与极限，配合精度 支架、端盖类二维工程图，误差认识理论。
职业技能综合集成训练虚拟仿真系统：
软件内模型可进行360°旋转、放大、缩小、平移，设有通用互动按钮：返回、首页、帮助。所有虚拟仿真任务过程有提示，在进行完一项任务后软件自动打钩。工具库上方设有实验任务
1、基本立体（旋转模型时XYZ空间坐标图标自动跟随旋转。）
A、平面立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影，选择错误时有提示）—改变姿态（通过点击上下左右箭头改变）—选择投影（进入答题界面，在6项中选择此时完成的三维投影图）
B、截切立体：实验步骤分为实验任务（文字提示任务）—搭建模型（拖拽工具库中的模型到三投影面体系中，并自动显现投影）—标注投影情况（为三维投影图标定，在14处空白栏中选择相应的标注符号）
