步进、伺服控制综合实训装置

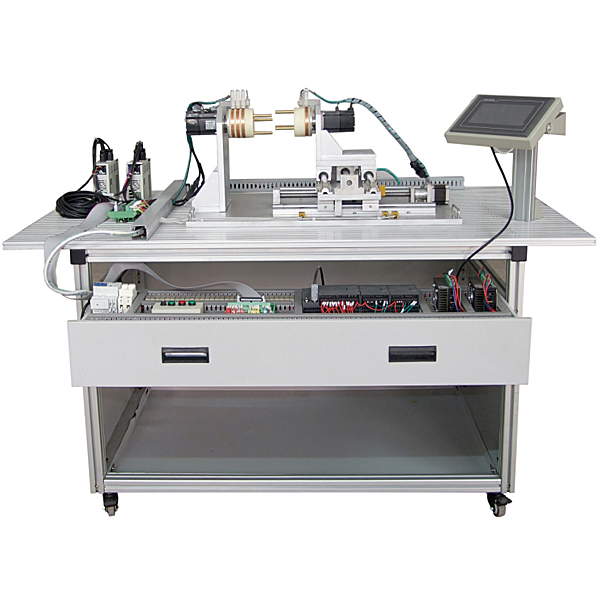

步进伺服驱动控制实训装置集二轴定位模型、、步进运动控制系统、伺服运动控制系统、人机界面、等技术于一体的实训教学装置，适合、电气 工程、自动化等专业实训教学、课程设计、毕业设计。

技术性能

1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：＜1.0kVA
4.整机尺寸：1500mm*800mm*1100mm

实训项目

任务一：步进电机及驱动器的使用
1.步进电机及驱动器的选型
2.步进电机及驱动器控制回路的接线
3.步进电机驱动器的设置
4.plc 控制步进电机的程序编写
5.步进电机运行与调试
任务二：伺服电机及驱动器的使用
1.伺服电机驱动器及伺服电机的选型
2.伺服电机驱动器及伺服电机的接线
3.伺服电机驱动器参数设置
4.通过操作面板控制伺服电机的运行
5.使用伺服软件控制伺服电机的运行

步进、伺服控制综合实训装置,桥式起重机电气实训装置

1、基本要求

桥式起重机电气技能实训装置（半实物）增加了20/5T桥式起重机仿真半实物模型，通过接口把起重机电气部分和实物模型连接起来，将起重机的各运动过程全部展现出来，更加真实，直观。

2、结构要求

1.20/5T型桥式起重机半实物仿真模型是参照实际20/5T 型桥式起重机的功能，并按一定尺寸比例缩小而设计的；

2.本套装置电气部分的操作，能实现20/5T型桥式起重机各种运动，它包括：副钩上下控制、主钩上下控制、小车前后控制及大车的左右运动控制；

3.起重机电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；

4.通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。

5.所有故障点设置均在控制面板后面，正面为操作面和电器元件。

4、实训项目要求

1．熟悉常用低压电器的机构、原理；

2．电路线路分析；

3．通过观察机床模型的运动，了解机床的实际运动；

4．通过测量找出线路中的故障点，对镗床的故障排除；

5．设置故障点，作为维修电工的技能考核装置；

5、故障设置：

1．起重机主钩不能启动；

2．副钩不能启动；

3．小车不能动作；

4．大车不能动作；

5．小车运动失去限位保护；
