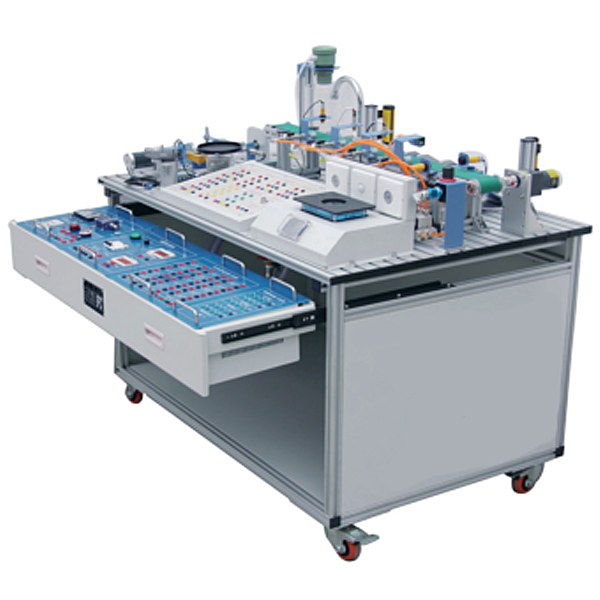

工业传感器实训台_电机变频启动实验装置

工业传感器实训台,电机变频启动实验装置

一、功能概述

装置将工业传感器、工业模型有机结合，适用于各职业院校开设《传感器原理》、《非电量检测技术》、《工业自动化仪表与控制》等课程的实训教学。装置还增加了物联网传感器、视觉传感器等，完全采用模型化设计，使学生能够更全面掌握各种工业传感器的应用；紧密结合传感器与检测技术的****。

二、装置配置

(一)电源及仪表挂箱

1.交流电源AC220V，带漏电保护器

2.直流稳压电源：+24V/1A、±12V/1A、±5V

3.数字直流电压表：量程0～20V，分200mV、2V、20V三档，精度0.5级

4.频率/转速表：频率测量范围1～9999Hz，转速测量范围1～9999rpm

(二)信号处理及接口挂箱

1.传感器信号转换电路

2.电磁阀/电机驱动电路

(三)变送器挂箱

1.电荷放大器

量程：102pc、103pc两档可调，**输出电压：10V/5mA，与压电加速度传感器配套使用。

2.轴向位移变送器

量程：-4～6mm，电流输出：4～20mA，准确度：±0.5%（25℃）。

3.压力仪表

采用24位A/D转换器，双5位高亮度红色LED显示，测量精度：±0.2%F.S±1个字，带RS232通信，与S型拉压力传感器配套使用

工业传感器实训台,电机变频启动实验装置

变频器广泛用于交流电机的起动与调速系统，具有起动电流小、调速平滑，调速比大，运行平稳，节能等优点，在国民经济中发挥着极其重要的作用，被广泛用于冶金工业、各类风机、水泵、起重机械、生产机械等众多领域。“三相异步电动机变频起动与调速实训柜”是为满足社会各行业对电机起动与调速设备的安装、调试、维修方面的电工、电气技术人员的需求，结合各职业院校电气类相关专业开设的《电工技术》、《电机拖动及控制》、《变频调速技术》、《电气控制技术》等课程的技能训练而研制的，是各职教中心、培训机构、职业鉴定站（所）等相关单位的培训和考核设备，也是各职业院校电气类相关专业的实训设备。

二、特点

1.采用标准配电柜为主体柜，控制柜空间利用合理、占地面积小，外形美观。

2.控制柜的器件选型、安装、接线等严格按照“电气设备安全设计导则”、“低压系统内设备的绝缘配合”、“电工成套装置中的导线颜色”、“电机线端标志与旋转方向”等国家相关标准的规定进行设计。所用器件均采用国内外知名品牌，产品质量有保证。

3.采用工业变频器，以及YPF系列变频调速三相异步电动机为控制对象，贴近工业现场。

4.提供各种保护功能，实训安全可靠。

三、技术性能

1.输入电压：三相四线（或三相五线）～380V±10%50Hz

2.工作环境：温度-5℃～+40℃相对湿度＜85%（25℃）海拔＜2000m

3.装置容量：＜4kVA

四、系统配备

本实训柜主要由柜体、电气室、通用变频器、信号源、变频调速三相异步电动机等组成。

1.柜体
