换热器性能测试实训台

教学设备

换热器性能测试实训台,曝气机原理实训装置1、了解板式、列管及套管换热器的构造特点及传热性能的差别。2、掌握各换热器性能测试方法,了解影响换热器性能的因素。3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。

换热器性能测试实训台,曝气机原理实训装置

实验目的:

1、了解板式、列管及套管换热器的构造特点及传热性能的差别。

2、掌握各换热器性能测试方法,了解影响换热器性能的因素。

3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。

4、掌握流体流速、流量、压力、温度等参数的测量技术。

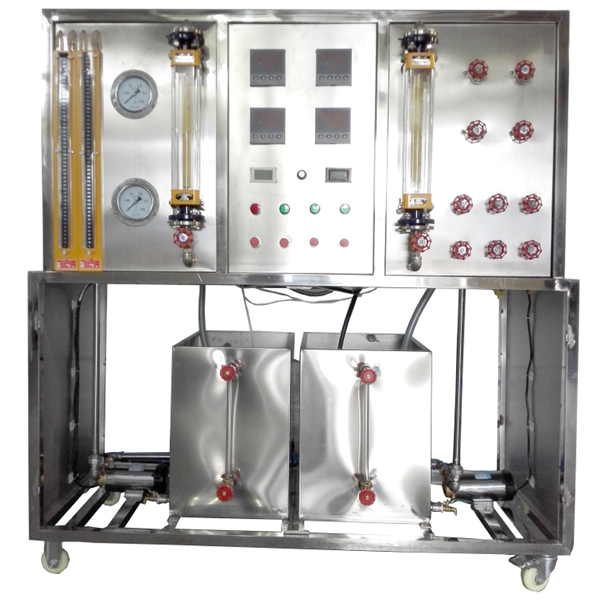

主要配置:

套管式换热器,板式换热器,列管式换热器,冷、热水防腐水泵,冷、热水转子流量计,冷、热水不锈钢原水箱及加热水箱,顺、逆流调节阀门组,阻力测试压力表及U型差压计,加热功率由固体调压模块无级调节,**信号输入巡检仪显示温度,电流表,电压表,不锈钢台架及控制屏等。



技术参数:

1、输入电源:三相AC380V±10% 50Hz,功率6.5KW。

2、换热器面积:列管换热器0.36m2,板式换热器0.56m2,套管换热器 0.21m2。

3、电加热总功率:≦6.0KW,加热温度:≤80℃。

4、冷、热水泵参数: 流量: 20L/min ,扬程:12m,功率:120W。

5、转子流量计:二台并联,热水流量量程:16—160L/h,冷水流量量程:40—400L/h。

6、原水箱:304 不锈钢材质,容积:80L(冷水箱有盖密封,防止落灰,配有液位显示装置;水箱入口配有浮球阀以保证水箱水位恒定)。

7、热水箱 :304不锈钢材质,容积:60L(热水箱有盖密封,与冷水箱独立,配有液位显示装置)。

8、温度测量:测量系统配置有智能温度控制仪表(PID调节控温,精度 ±0.2℃),高精度PID调压模块电路。

9、外形尺寸:1200×600×1700mm,外形为不锈钢可移动支架,带双刹车轮。


换热器性能测试实训台,曝气机原理实训装置


换热器性能测试实训台,曝气机原理实训装置

一、实验目的:
活性污泥法处理过程中曝气设备的作用是使空气、活性污泥和污染物三者充分混合,使活性污泥处于悬浮状态,促使氧气从气相转移到液相,从液相转移到活性污泥上,保证微生物有足够的氧进行物质代谢。由于氧的供应是保证生化处理过程正常进行的主要因素之一,--工程设计人员和操作管理人员常需通过实验测定氧的总传递系数KLa、评价曝气设备的供氧能力和动力效率。
通过本实验希望达到下述目的:
1、 掌握测定曝气设备的氧总传递系数和充氧能力的方法;
2、 掌握测定修正系数a、b的方法;
3、了解各种测试方法和数据整理方法的特点。
二、主要技术指标及参数:
1、环境温度:5℃~40℃
2、处理水量:50L/h
3、设计进、出水水质:
进水:BOD5 150~300mg/L 出水:15~30 mg/L
进水:COD 250~500mg/L 出水:25~40 mg/L
进水:SS 80~150mg/L 出水:10~15 mg/L
进水:pH 6~9 出水:6~9
4、曝气池 DN=400 H=500 总高为700
5、装置总尺寸:700mm×500mm×1200 mm
6、工作电源:AC220V±10%、50Hz,单相三线制,功率300W,安全保护:具有接地保护、漏电保护、过流保护、
三、主要配置:
1、曝气池:透明有机玻璃材质、壁厚8mm,Ø350mm×450mm,
2、铜球阀取样口3只;
3、曝气叶轮以及串激电机1套(功率90W、转速3000rpm)、
4、调压器1只;
