仪表自动化实验台,风力发电机并网实训装置被调参数囊括了工业上常用的液位、温度、流量、压力四大参数;执行器中既有调节阀仪表类执行机构,又有变频器、调压模块等电力拖动类执行器;

仪表自动化实验台,风力发电机并网实训装置

一、实训装置特点
被调参数囊括了工业上常用的液位、温度、流量、压力四大参数;
执行器中既有调节阀仪表类执行机构,又有变频器、调压模块等电力拖动类执行器;
系统除了改变调节器的设定值作阶跃扰动外,还可以在对象中通过手操作阀制造各种扰动;
一个被调参数可用不同动力源、不同的执行器、不同的工艺线路下可演变成多种调节回路,以利于讨论、比较各种调节方案的优劣;
能进行多变量控制系统及特定过程控制系统实验;
各种控制算法和调节规律在开放的实验软件平台上都可以控制;
实验数据及图表在MCGS软件系统中很容易存储及调用,以方便实验者进行实验后的分析与比较;
在信号的处理上,还预留了整套的信号接口,可用于以后系统的扩展,如:现场总线、DCS等控制系统;
在可以运用MCGS强大的软件体系,组建一个小的局域网控制。
在整体实训装置中,设有温度故障排除功能、调节阀故障排除功能、卡件故障排除功能等
二、实训装置对象组成

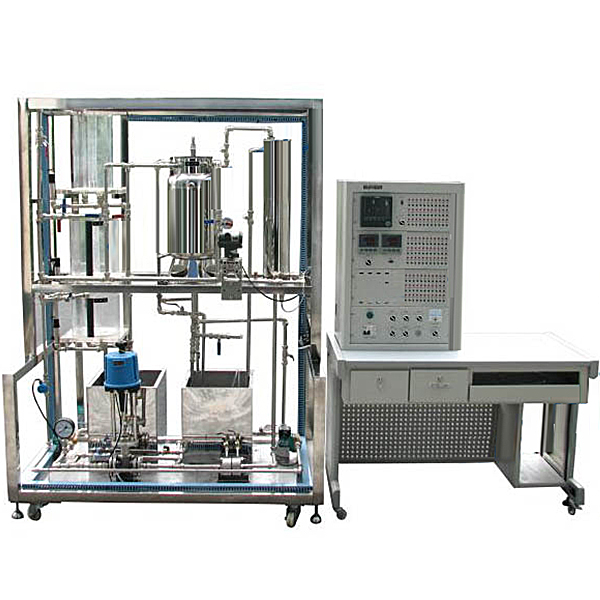

该实训装置包括一组有机玻璃三容水箱,每个水箱装有液位传感器;同时具有两路供水系统,一路由循环水泵、调节阀、孔板流量计+EJA的差压变送器组成,另一路由变频器、循环水泵、涡轮流量计组成,通过阀门切换,任何一组供水可以到达任何一个水箱。--为实现温度控制,该实验装置专门设计了一只常压电加热锅炉、一只强制对流换热器。常压电加热锅炉分内胆和夹套两层,内胆由电加热器提供热源,由一路供水系统提供水源,锅炉内胆装有防干烧装置来确保设备安全;夹套由一路供水系统提供冷却水。通过改变电加热器的加热功率或冷却水/待加热水的流量来影响内胆水温和夹套水温。锅炉内胆和夹套均安装有热电阻测温元件,在内胆里面,还装有一个就地温度显示仪表。
液位、压力
实训装置中提供三容水箱液位系统,本产品提供透明有机玻璃三容水箱液位对象研究系统,每个水箱装有常规液位变送器;通过阀门切换,任何两组动力的水流可以到达任何一个水箱。因此系统可以完成多种方式下的液位、流量及其组合实验:单容、双容(一阶、二阶)液位对象特性测试实验
单回路液位控制实验:不同干扰方式下液位控制实验;不同水箱液位串级控制实验;前馈-反馈控制实验;耦合控制实验。

仪表自动化实验台,风力发电机并网实训装置


仪表自动化实验台,风力发电机并网实训装置

一、系统概述
2KW风力发电教学实验系统是一套符合风力发电专业和实际风电专业教学要求的风力发电系统,以满足学生教学实训要求,教学实训项目的要求并具一定的特色。系统由室外风力发电机、叶片、塔架,室外防雷箱,并网控制器,并网逆变器,控制柜等组成,系统能进行并网发电全过程实验,是职高、大学、研究生以风力发电为主课题的研究和培训、教学的理想产品。
二、运行技术参数
2、1、风力发电技术条件(单相输出)
◆风轮直径2.4m
◆叶片材质增强玻璃钢
◆叶片数量5
◆额定转速50r/min
◆额定风速14m/s
◆启动风速2.5m/s
◆工作风速3-25(m/s)
◆安全风速40m/s
◆发电机类型永磁三相交流发电机
◆额定功率2KW
◆**功率2.5KW
◆额定电压220VAC
◆塔杆高度12m
◆塔杆类型液压塔架
