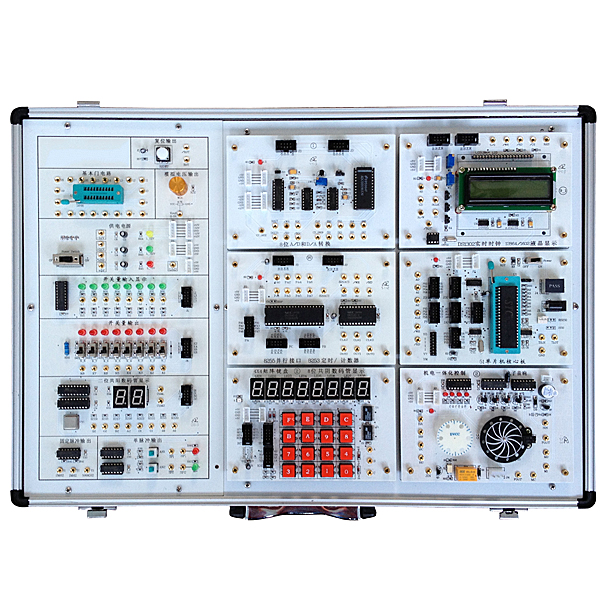

ZRSYX-MDZ模块化电子设计创新实训箱是针对电子设计应用的创新实训而研发的一种完全模块化的创新实训箱。提供给学生的可以是一套完全独立的完整的器件，由学生自己焊接组装、调试，也可以是一套组装好的具有专门功能的单片机或EDA应用小系统，学生可以自己写程序，实现自己的功能，培养学生的动手能力、分析问题和解决问题的能力，为培养高素质的应用型人才打好扎实的基础。
一、总体硬件组成和结构形式
1、由铝木合金箱体、高性能线性电源（也可以USB取电）、基础信号源、单片机实训模块接入区和单片机实训模块等组成。
2、实验箱供电电源交流单相220V/50Hz。
二、详细技术参数
1、基础信号源
1）提供+5V/2A 电源，由三组4芯电源座输出。
2）提供±12V/1A，由2组5芯电源插座输出。
3）提供0～5V连续可调模拟量输出1路，作为 A/D转换的模拟量。
以上每路电源均设置短路、过流保护功能。
4）提供8路开关量输入和输出电路，输入和输出接口分别用8芯排线引出。
5）设置2位共阴或共阳数码管，段码用8芯排线引出，位码用镀金插孔引出。
6）提供二路带消抖±单脉冲信号输出。
7）设置1MHZ和500KHZ国定脉冲输出。
8）设置IC-14集成电路插座一个，用于灵活扩展常用门电路。
9）设置高电平和低电平复位电路个一路。
10）设计有4相5线步进电机、5V直流电机及其驱动电路。
以上电路输出端均带保护电路，在接线错误时，不会损坏设备。
模块化电子设计创新实验装置,VRV中央空调实训装置
一、产品概述
变制冷剂流量系统（VRV，VariableRefrigerantVolume）空调系统，是在电力空调系统中，采用变频压缩机、电子膨胀阀和先进控制系统，控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，实时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点，更能满足用户个性化的使用要求，在几百到两万平方米的建筑物中得到广泛应用。
二、主要特色
1.系统采用VRV机组，其特点为质量优、体积小、压缩机变频调节。变频压缩机可调节范围位于其额定能力的48%～104%之间，其能量调节须考虑到压缩机频率调整所需的时间，由于变频压缩机本身的动态特性限制，在调整能量时应小于一定的速度，故调节为分步，分阶段调节；而压缩机电动机的转速是根据室内空调负载成比例变化的。
2.系统终端处理机多样化：；让学生了解室内机组的多样化的结构形式。每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3.系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
操作台只需交流220V电源即可投入使用，占地面积小，节约用房、减少基建投资。
4.装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观 装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5.设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
