一、功能

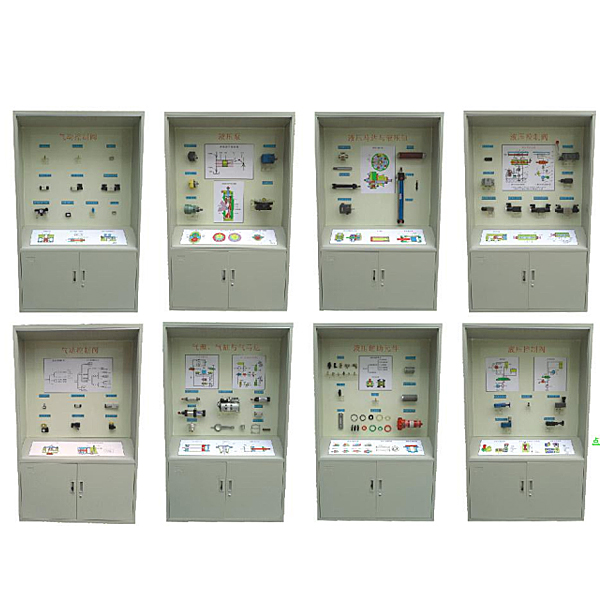

液压剖视陈列柜采用实物或模型以及必要的图文资料展示常见液压、气动元件的基本类型与基本结构。液压陈列柜每个模型都配备文字标牌。
二、陈列内容（陈列柜名称）
1、液压泵 2、液压马达与液缸 3、液压控制阀 4、液压辅助元件
5、气源装置 6、气缸与气马达 7、气动控制阀（1） 8、气动控制阀（2）
三、气动液压元件陈列柜性能规格
1、气动液压元件陈列柜中的每个模型都配备文字标牌。
2、气动液压元件陈列柜中设计有图示型思考题，以进行启发式教学或探究性教学。
3、气动液压元件陈列柜中的模型主要由铝合金和PVC精制。金属件进行表面处理，不生锈；非金属件10年不老化。
4、气动液压元件陈列柜柜体采用SPCC冷扎板焊成，坚固美观，表面采用中温磷化防锈漆、平光漆，静电喷涂。模型材料采用进口有机板或实物制造，板面附有必要的图表和文字说明，演示形象逼真，运行可靠。是一套现代化机械课程教学设备。
5、陈列柜内装有照明日光灯，并配装玻璃推门防尘。
液压气动剖视陈列实训台,仿真注塑机实训台
一、概述
透明液压注塑机演示模型是将注塑机的自动化过程进行详细的分解及其注塑过程中各项动作进行分项演示的一款现代化教学设备。它包括注塑机在自动化的过程中的预塑、注胶、冷却、开模、合模、顶出等基本动作，详细直观的呈现出各部分的结构及动作原理。
二、技术参数
1、工作油液：6#液压红油
2、工作压力：约1.0MPA
3、交流电源：单相220VAC 50HZ
4、直流电源：12VDC
5、演示台尺寸（mm）：1200x530x1350
6、整机重量：约120kg
三、主要特点
1、机身及液压阀全部采用进口有机玻璃制作，该有机玻璃材料耐腐蚀、抗磨性能好，长久不变色演示效果逼真，柜体采用 1MM厚的SPCC冷扎板制作，坚固美观，表面采用中温磷化防锈漆，静电喷涂。
2、特殊液压油：本演示台采用的液压红油，在演示过程中，可清晰的观看到液压油的流向，且增加了透明无件的美感。
3、控制多样化：由plc控制，可实现自动与手动相互切换。注胶、开模、合模、顶出及模具抽芯全部都是液压控制。
4、单片机、plc可编程设计与控制虚拟仿真软件
本软件基于unity3d开发，内置任务书与实验提示，采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，鼠标滚轮控制画面远近，可360度旋转，三维墙体上画有电气图。
