一、产品简介

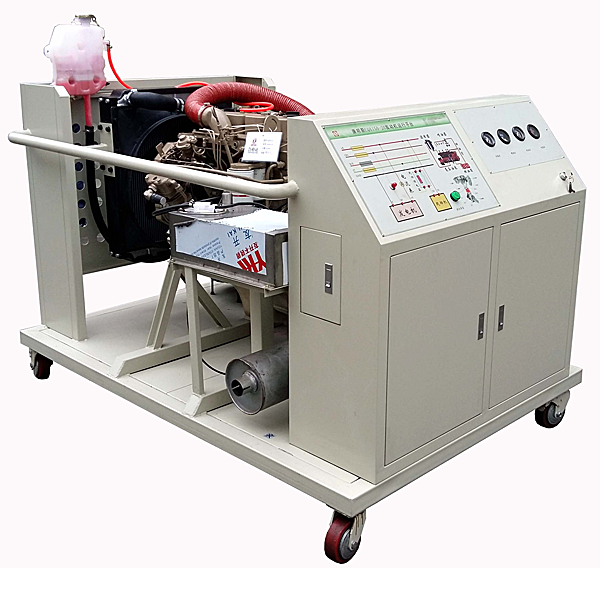

该设备采用翻新康明斯EQB150-20柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
实训台配备有油门控制装置，可方便对发动机加速减速。
实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。

康明斯柴油发动机运行实验装置,嵌入式实训台

1.核心板硬件参数

1.1CPU：OMAP3530 DCUS，600-MHz ARM Cortex-A8 Core 412-MHz TMS320C64x+ DSP Core ，集成存储器用于ARM CPU (16kB I-Cache, 16kB D-Cache, 256kB L2) 和片上存储 (64kB SRAM, 112kB ROM)

1.2DDR RAM：256MB DDR RAM MT29C2G48MAKLCJA-6IT

1.3FLASH：256MB NAND FLASH MT29C2G48MAKLCJA-6IT

1.4电源管理：独立电源管理芯片 TPS65930

1.5LDO：具备LDO

2.底板硬件参数

2.1FPGA：XC3S250E-P208用于控制逻辑和扩展串口，给相应的设备分配地址

2.2以太网：1个10/100M自适应以太网控制器DM9000A

2.3LED：12个GPIO控制的LED工作状态指示：6个位于核心板，6个位于底板

2.4音频：标准AC97音频控制器小三芯接口+MIC头 TPS65930

2.5复位：隔离内外部复位信号，增加复位可靠性TC7SH08FU

2.6UART：共7路UART：3路处理器自带，4路FPGA外扩，其中1路接红外2路接扩展接口4路接DB9接头

2.7RTC：独立RTC 1220电池供电
