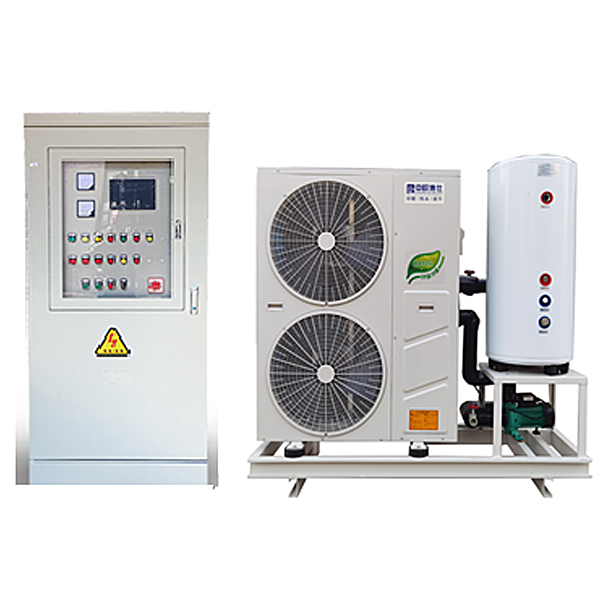

组合式低温直流变频空气源热泵实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷制热技术、热泵技术教学实训实验训练装置。热泵技术是回收和利用低位热能的有效措施之一，研究和推广热泵技术对于节能有重要意义。--这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用
二、技术性能
1.输入电源：单相三线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
3.装置容量：小于等于1.5kVA
4.制冷剂：随机
5.制热量：3kW
6.重量：200kg
7.外形尺寸（大约）：180cm×73cm×164cm
8.安全保护：具有漏电压、漏电流过流保护装置，安全符合国家标准。
三、特点功能
空气源主机底座：实训采用优质工业型材组建而成，外形美观、耐腐蚀、结构强度高，结构坚固，造型美观大方
1、系统机组配备高低压保护系统、过载保护、缺相保护、化霜功能等多重保护，确保系统安全、可靠、稳定的运行，不影响教学课程。
2、整机系统采用全自动智能化控制，操作方便，水温、水位、开、关、时间均可以由用户自由设定，整机采用断电自动记忆功能，不用每次重复操作，方便实用。
3、压缩机：本装置采用优质铜件锻造的热交换器，热交换效率高，安全可靠。直流变频压缩机（喷气增焓），国际知名品牌
4、保温水箱：2吨，采用拉丝银工艺，将时尚与科技结合在一起，设备外观美观大方水箱，水箱内胆采用304不锈钢制造，经久耐用，不容易腐蚀、损坏。
5、主机：5-15P，直流变频超低温型，系统采用工业用空气源热泵热水机组，与工业实际设备相一致，让教学与实际应用接轨。室外主机采用加厚钣金烤漆型，耐受不同的实验环境，长期有效的工作，不会生锈腐蚀。

组合式低温直流变频空气源热泵实验台,纯电动车电源管理实训台

一.产品简介

选用新能源车辆磷酸铁锂动力电池包，单体电池（3.2V20AH，共24串），带CAN总线的一体机BMS电池管理系统，有被动均衡功能；真实地呈现了磷酸铁锂动力电池包核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项，并培养学员对磷酸铁锂动力电池包(BMS)故障分析和处理能力。适用于了解与验证电动汽车的动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等功能，并通过CAN总线的方式与带CAN通讯的车载充电机进行信息交互，保障电动汽车高效、可靠、安全运行的BMS教学实训实验。

二.功能特点

1.真实可运行的新能源动力电池充放电总成，充分展示各主要零部件组成结构和逻辑控制关系。

2.各主要部件安装在实训台上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握高压系统零部件拆装要点和安全保护。

3.BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC(荷电状态)等。

3.1具有单体电压数据采集、总电压数据采集、电流采集、温度采集。

3.2具有完备的故障等级报警功能，包括电压、电流、温度等故障报警。

3.3具有SOC估算功能。

3.4具有充放电控制功能。

3.5具有被动均衡管理功能。

3.6系统开关无源机械触点。

4.动力电池包显示器（7寸触摸屏）安装在面板上，可以观察充放电过程各项参数，掌握动力电池包充放电过程控制逻辑和主要部件参数变化规律。

5.实训台配放电模块，模仿车辆能量消耗过程，放电电流大小可以选择动力电池包设置有新能源汽车机械维修开关，可以打开上盖观察；高压电器连接器均采用国标产品，性能可靠。
